3 Inventor专业(Professional)模块
3.1 FEA模块
在Autodesk Inventor 零件模型添加载荷和约束，并分析结果。
3.1.1 评估零件功能

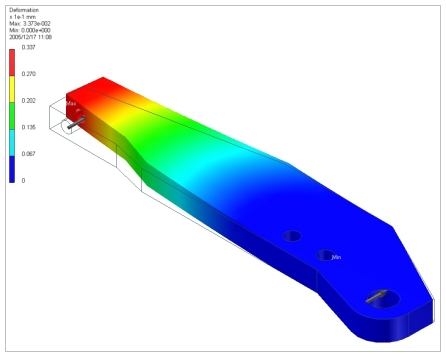

通过消除零件设计中的猜测节省时间。分析零件在真实世界中的性能。运用 Autodesk Inventor Professional，您可以形象地显示零件在逼真工作条件下的扭曲情况。
3.1.2 分析所选的材料
删除超安全系数的零件，在手边为此任务选择尽可能最佳材质的材料节省资金。使用更少的材料降低每个零件的成本，节省运输、材料处理和仓储费用等下游成本。

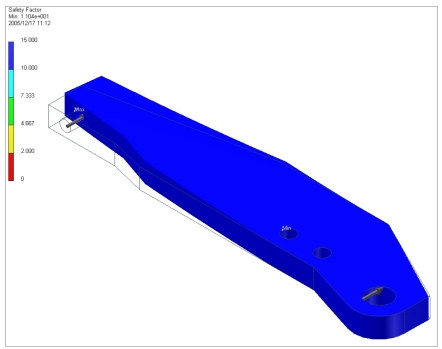

3.1.3安全系数检查
根据分析结果而不是靠直觉制定设计决策。让模拟帮助您设计最优化的零件。以可视方式识别低于安全系数要求的故障点，并开发这些区域的替代解决方案。

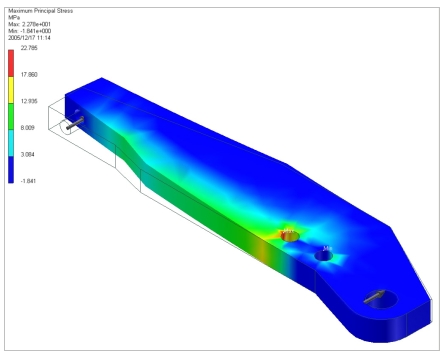

3.1.4 压力分析
直接在 Autodesk Inventor? 软件中进行应力分析，创建更高质量的零件，和减少现场故障。由 ANSYS 技术支持的嵌入式分析类型包括应力、位移和安全系数。根据用户定义的载荷和零件几何图形，Autodesk Inventor? Professional 会自动创建一个有限元分析网格，并解决应力和位移问题。

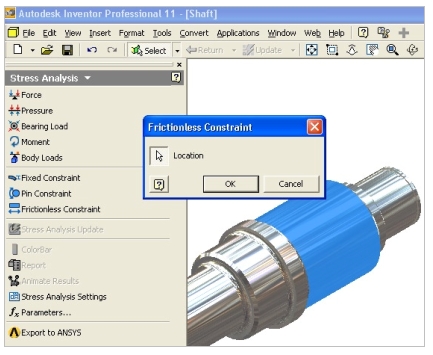

3.1.5 无摩擦约束
两个新的无摩擦约束可以更广泛地分析零件。插针约束允许围绕孔的中心旋转。无摩擦面约束允许沿一个面移动。
3.1.6 嵌入结果视图
不用离开 Autodesk Inventor? 环境就能查看结果，可以更快地进行修改和执行额外的模拟，直至获得想要的结果。

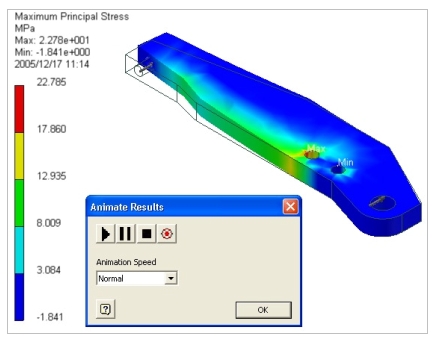

3.1.7 输出FEA数据到ANSYS
通过对挠度分析的结果进行动画处理和另存为 AVI 格式，更加深入地了解和交流零件在应力下的反应情况。通过输出为动画 (AVI) 或图形 (BMP) 格式，快速轻松地向报表添加分析结果。
3.1.7 共享分析结果
直接在其它 ANSYS 产品中使用 Autodesk Inventor? Professional 的分析，从而为进一步校验、工程检查和高级研究提供了基础。该功能可以准确地向那些执行更高级模拟的人员交流负荷数据。

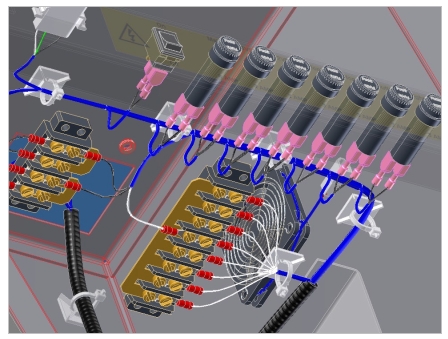

3.2 三维布线模块
在 Autodesk Inventor? 中创建电缆和线束设计的虚拟模型。

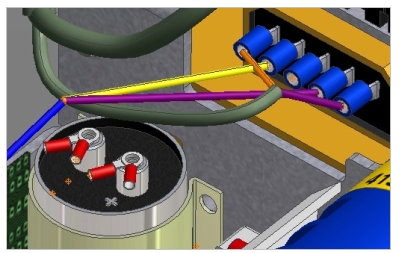

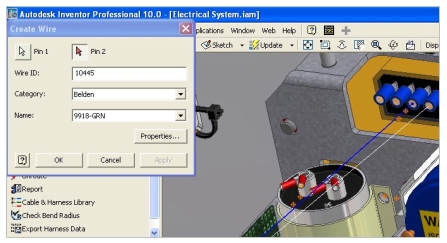

3.2.1 创建导线
运用 Autodesk Inventor? Professional 创建导线十分简单。要创建导线，只需指定两个要联接的触点，Autodesk Inventor? 软件就会自动添加导线。在进行线束设计时，该软件将维护正确的电气联接。
导线能够同时表示导线的物理特性（直径、颜色、长度）和电气数据（导线 ID、信号名称和自/到连接信息）的。您只需使用一个简单的命令就能创建所有适当的 Autodesk Inventor? 几何元素。此外，这些智能导线还能随它们的接头一起移动，从而能以类似处理机械设计意图的方式建立和维护电气设计意图。

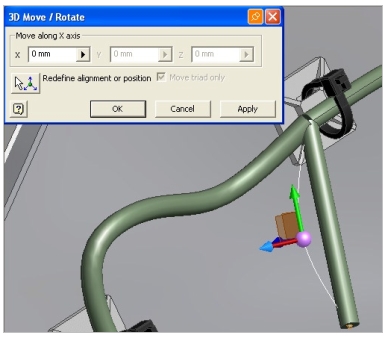

3.2.2 定义线束路径
在三维模型中形象化显示线束，充分利用智能的设计权衡，同时可以放心它会为您的电气系统提供足够的空间。使用在您的模型中创建三维虚拟导管的点击方式定义线束和电缆路径，可以轻松地添加或删除点以细化线束的造型。运用 Autodesk Inventor? Professional，您可以创建关联关系，确保线束随设计元件的改变自动更新。
3.2.3 虚拟零件
更精确的BOM数据意味着更精确的采购和成本的预算。简单选取线束元件，如线夹，端子，绝缘线束，线缆并将它们作为非图形零件插入到3维电缆设计中。这些零件的属性可直接导入到Autodesk Inventor? Bom中。
3.2.4 接头
使用专用接头对象准确而快速地描述包含接头的线束中的连接。接头可以存在于自由空间或导线上，或者也可以隐藏在线段中。导线可以交互式连接，也可以通过导线列表输入特征添加到接头。在 Autodesk Inventor? Professional 中，智能接头对象负责计算联接导线之间的导线重叠或间隙以及导入下游报表和钉板文档，可减少线束设计中的错误。
