1. 前言

    Unigraphics（简称UG）作为世界工业界最先进的软件产品，它针对整个产品开发的全过程，从产品的概念设计到产品建模。分析和制作过程，提供了全系列的工具，包括最先进的计算机辅助设计（CAD）工具，它与功能强大的CAD/ CAE/CAM解决方案紧密集成。UG已经走过了25年的历史，至今在全球17000多个客户，包括世界著名的大公司，如通用汽车公司、波音飞机公司、爱立信、飞利浦、松下、柯达等，国内航空、航天、汽车、模具和家电类中的很多企业也成为UG 的用户。UG软件大大提高了这些企业的生产力。排名世界白色家电行业第三的博世和西门子家电集团（简称B/S/H/）对数字化设计系统的引入，从原有的产品设计平台CADDS5，到UG，也是考察了市场上多种CAD软件其中也包括UG 软件的开放性（原有的数据移植）和最佳的集成客户知识性能（把B/S/H知识融入数字化设计系统之中）、top-down的系统级产品设计功能（符合白色家电产品设计流程，从概念设计到工模夹具的制造、支持团队协作）等各方面。并且在此基础上，结合企业本身的特色，形成了有自己特色的UG 系统。

    2. UG 应用环境NX/TC平台的建立

    在市场经济下，企业之间的竞争日益激烈，如何提高企业自身的竞争力,是企业生存与发展的关键问题。其中技术创新、产品创新更是企业生存的灵魂。新产品的研发在企业中的地位也越来越重要。如何提高企业新产品自主研发能力显得尤其重要，而研发能力的提高，离不开现代化的新产品研发环境，即选用何种软件，以及软件的使用环境。在国内，企业中UG 的安装套数和使用人数已经达到一定水平；有部分设计师/工艺师的UG使用水平已达到相当高的水准；但UG使用水准差别很大，整体效率还不够高；大多企业未建立企业的UG使用方法和标准；大多数企业未进行全面的充分的UG培训；大多数企业未建立客户化的UG使用环境。一个企业要赢利，首先要建立他们的项目目标，下面是我们的项目目标：

    (1). 减少产品开发的时间和投入。
    (2). 增强工程师的有效工作时间。
    (3). 消除内部数据和转换的问题。
    (4). 实现工作流程的同步即并行工程。
    (5). 增强工程数据的透明度（PDM）。
    (6). 建立全球的产品开发网络。

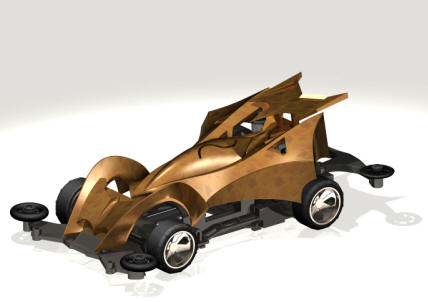

    UG 应用环境NX/TC 平台，就是为实现项目目标，结合自己的企业特色，建立起客户化的UG使用环境。UG 应用环境NX/TC 平台的建立，大大提高了研发效率，减少了重复工作。本文就针对平常工作和本次参赛作品（电动四驱车）如下图，在NX/TC平台应用UG软件对产品进行数字化设计作一些探讨。

    2.1 建立NX/TC平台的工作

    随着跨国公司的增多，共享资源成为非常迫切的需要，这样可以避免重复性的工作，不同国家，不同地区，不同公司，同一集团就可以通过全球产品开发的网络资源，这样就要求全世界各地的R&D部门在建立模型和工程图时遵循一定的规范规则，这样的资源才能通用，共享。这样我们项目主要工作就有：

    (1).对我们公司所有地方的IT工具进行标准化。
    (2).对产品工程部门和产品研发部门实施3DCAD系统，其核心是：UG+UG/Manager。
    (3).为下游的工艺过程，研制基于上游模型数据的工艺过程并写成标准文档。工艺过程核心是数据的重用。
    (4).为产品研发部、设计部、工艺部和CAM部门研制工作方法和规范，并写成文档。
    (5).为全球的客户进行培训和现场指导。
    (6).对全球的客户进行推行管理。
    (7).实施UG/Manage，并研制UG/Manage与Metaphase的接口。

    2.2 NX/TC平台ＵＧ使用规范和使用标准及环境
    同时建立我们的核心构架（UG使用规范和UG使用标准及环境）。具体内容如下：
    (1). UG设计的通用规定
    (2). UG零件设计规范
    (3). UG装配设计规范
    (4). UG二维UG文件管理
    (5). 制图的规范
    (6). UG三维零件质量检查
    (7). UG工装模具设计规范
    (8). UG数控编程规范

    2.3规范化的好处：
    工程师之间有统一的语言进行沟通交流，从而减少了设计的差错，提高效率和质量。规范的数据便于工程师的查询，从而提高数据的重用率。规范化的要求使庞大的数据更易于管理。

    2.4UG使用标准及环境

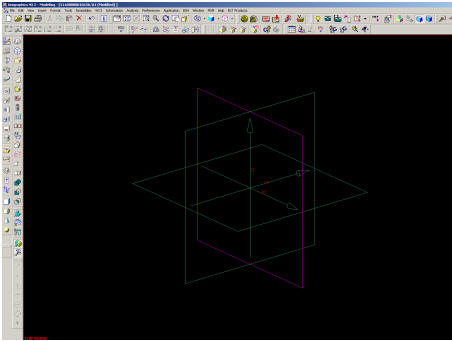

    (1). 种子文件
    种子文件包括非几何数据如草图参数，表达式、层、客户化视图与布局和引用集的管理等。

    (2). 层的协定

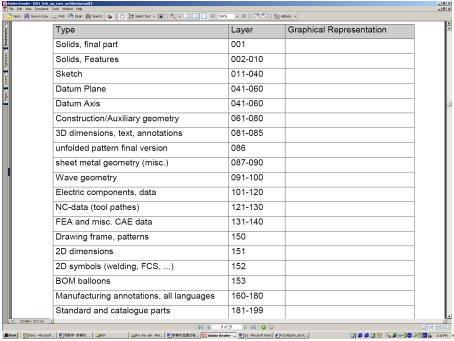

    在建模的过程中，将会产生大量的图形对象。这些对象有些属于模型的一部分，有些是创建实体模型的一些基础对象（如草图、曲线、自由形状特征等），有些是为了创建模型而建立的一些辅助对象（如基础面、基准轴等），有些模型中的一些标注性对象（如平面工程图的尺寸表祝贺文字标注等）。在同一视图里，有时需要显示所有的对象，但有时对观察模型的某些细节部分，只是希望视图上反映局部的对象，这样就引入了图层，并对图层进行管理，下图为我们的图层的组织图：

    (3). 命名的协定
    所有的用户文件都在IMAN里管理,这就要求有一个统一的命名标准，我们要求名字的长度不超过26 位并以“,Prt” 为扩展名具体如下：

    主模型
    Ssssnnnnnnnnnn.prt
    其它
    Ssssnnnnnnnnnn_TTcc.prt
    其中
    Nnnnnnnnnn   十位为文件名
    TT                   为文件类型
    CC                   为01-99的数

    2.5 线型和字体的制定
    用户可用七种不同的线型，在第一层的实体模型只可用实线

    2.6 色彩的管理
             对象                                                        有效颜色
             Bodies
                        Solid                                              green
                        Sheet                                              yellow
             Generating curves (non-sketch)
                        Lines and arcs                                 orange
                        Conics and splines                           blue
             Sketches
                        Sketch curves                                  cyan
                        Reference curves                             gray
             Datum features                                           aquamarine
             Points and coordinate systems                   white
             System display color                                  red
    定义修改公制文件ug_metric.def
    定义修改CAM 文件ug_cam.def
    定义修改钣金文件ugsmd_def.std

    通过执行UG使用及环境，我们所有的设计人员和工艺人员在同一个平台上进行设计，从而把设计过程中的重复工作降到最低，提高设计和工艺效率。在此基础上提炼出我们的UG 产品开发部门设计方法：
    ——通用的设计方法
    ——装配的设计方法
    ——零件族的设计方法
    ——等等

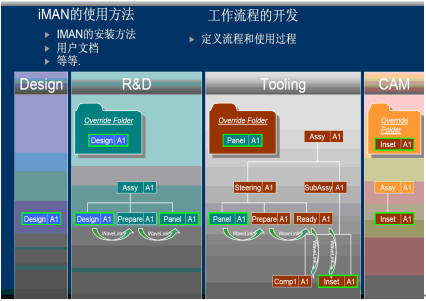

    并且制定了UG的使用方法（如下图）：
