3.4.Create reference set( 创建引用集)
    装配引用集是装配组件一个命名的对象集合。利用引用集，在装配中可以只显示某一组件中指定引用集的那部分对象，而其他对象不显示在装配模型中。这样，在不改变实际装配结构或修改组件的模型下，可以大大简化装配模型中某些对象的显示，甚至可以完全不显示某些部分的对象。

    每一个引用集中所包含的对象是以下类型：
    -Geometry(几何对象)
    -Coordinate systems（坐标系）
    - Planes（基准面）
    -Pattern objects（图框等模式对象）
    -Immediate components of the part（部件的直接组件）
    When you choose the option dialog "Reference Sets" is displayed.

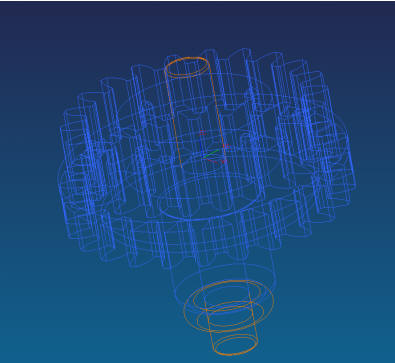

    下图是当把该齿轮组件引用集设为“Entire part” ：

    Entire Part (all objects of a component will be displayed)

    把齿轮组件引用集设为body时如下图示：

    body (only the solid body will be displayed)

    3.5.Design in context（在装配环境中进行产品设计）

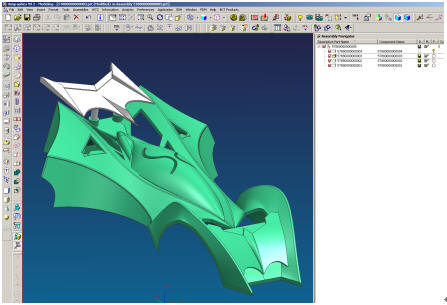

    在装配建模过程中，若“显示文件”为装配文件，则可以将装配中的一个组件设置为“工作部件”，从而可在其中添加几何对象、特征和装配组件，或者对这些对象进行编辑。而在工作部件以外的几何对象，则可以选择作为建模操作中的参考对象，如对欲建立的特征进行定位。如下图所示：

    3.6 WAVE geometry linker（Wave 几何链接）
    运用WAVE的Copy Geometry to Part的功能，将设计基准控制文件（有些部件可能只有一个控制零件文件而没有控制结构）或某个产品零件中的设计基准和几何体链接到各产品零件中。

    3.7.Create mating condition between component part files（配对约束）
    在装配中，将一个组件与另一个或多个组件之间建立装配约束关系，从而确定各组件之间的位置关系，这种关系通过一个或多个配对条件来实现。由于这种装配约束关系之间具有相关性，一旦装配组件的模型发生变化，装配部件文件则可自动更新，并且保持装配约束不变。

    3.8. Create drafting（创建工程图）
    在UG/Modeling 模块中建立的实体模型，可以引用到Drafting模块中进行投影从而快速自动地生成平面工程图。由于建立的平面工程图是由三维实体模型投影得到的，因此，平面工程图与三维实体模型完全相关，实体模型的尺寸、形状，以及位置的任何改变都会引起平面工程图的相应更新，更新过程可由用户控制；支持设计员与绘图员的协同工作。下图为我们模型中一个零件的工程图示例：

    3.9.Exploded views（创建爆炸图）

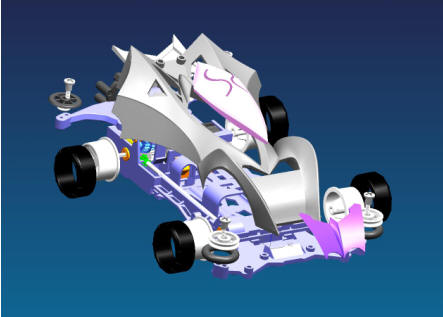

    爆炸图是在某一视图显示中，将建立好配对条件的装配中的各组件，沿指定的方向拆开，即离开组件实际的装配位置，而清楚地显示装配或子装配中个组件的装配关系，以及包含的组件数。总爆炸图如下：
