4. 常用的三轴数控铣削编程后置处理

    在模具、航空航天等行业中，数控铣削加工中的三轴联动切削应用最为广泛。MasterCAM系统提供了如FANUC、MAHO、Heidenhane、Century6X等众多数控系统的三轴铣削编程后处理程序，但是由于在程序起始控制、刀具说明、输出格式、程序传输等方面各数控系统有所差异，且企业为实现其程序的可读性、简洁性、可复用性、易管理性、减少手工的修改量等方面的要求，必须对后处理程序进行二次开发。下面为针对典型的数控系统，如FANUC、Century6X等对象，在输出格式、程序起始、刀具等方面介绍了如何修改其后处理程序，并以实例的形式进行了说明。

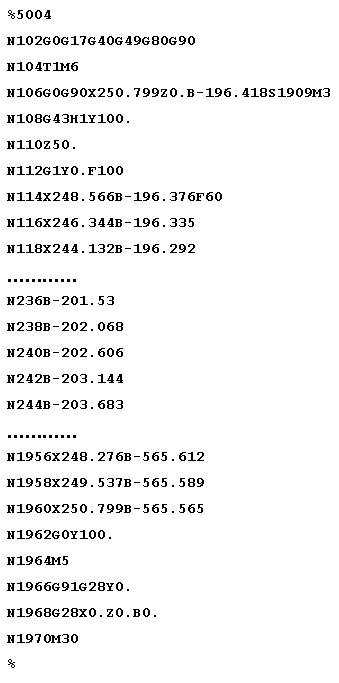

图8 X、B轴联动加工程序代码

    (1)字符输出格式的控制

    下面的内容主要用于单位输出和精度等方面的控制，系统可以mm、μm为单位输出，同时对小数点后的输出精度、绝对值和增量值进行输出控制。系统参数变量fs2存储不同的数字1～15，实现其输出格式的控制。

    # Format statements - n=nonmodal, l=leading, t=trailing, i=inc, d=delta
    #Default english/metric position format statements
    fs2 10.7 0.6  #Decimal, absolute, 7 place, default for initialize (:)
    fs2 20.4 0.3  #Decimal, absolute, 4/3 place
    fs2 30.4 0.3d #Decimal, delta, 4/3 place
    #Common format statements
    fs2 41 0 1 0  #Integer, not leading
    fs2 52 0 2 0l #Integer, force two leading
    fs2 63 0 3 0l #Integer, force three leading
    fs2 74 0 4 0l #Integer, force four leading
    fs2 90.1 0.1  #Decimal, absolute, 1 place

    (2)程序起始说明与控制

    主要用于实现其程序起始在加工产品对象、坐标系定义等方面的规范控制。

    # Start of File and Toolchange Setup
    psof0  #Start of file for tool zero
    ……
    "%", e
    # *progno, e
    "", sprogname, "", e
    "(Product:)", e
    pbld,"", *smetric, e
    pbld,"", "", "", "", "", "", "", e
    ……
    if stagetool >= zero, pbld,"", *t, "M6","(Tools:)", e
    pindex
    if mi1 > one, absinc = zero
    pcan1, pbld,"", "G00 G17 G40 G49 G80 G54", *sgabsinc, pwcs, pfxout, pfyout,
    "", *speed, *spindle, pgear, strcantext, e
    pbld,"", "G43", *tlngno, pfzout, scoolant, next_tool, e
    ……
    c_msng #Single tool subprogram call

    (3)刀具交换与注释说明

    用于刀具交换及返回参考点等方面的控制功能。

    ptlchg #Tool change
    pcuttype
    toolchng = one
    if mi1 = one, #Work coordinate system
    [
    pfbld, "", *sg28ref, "", "Y200.", e
    pfbld, "", "G92", *xh, *yh, *zh, e
    ]
    pbld,"", "M01", e
    pcom_moveb
    c_mmlt #Multiple tool subprogram call
    ptoolcomment
    comment
    pcan
    pbld,"", *t, "M6","(Toolnotes:)", e
    ……
    c_msng #Single tool subprogram call

    (4)程序结束输出控制

    不同的数控系统在程序结束时有所不同，下述代码为例。
    pretract  #End of tool path, toolchange
    ……
    pcan
    pbld,"", sccomp, psub_end_mny, e
    pcan1, pbld,"", "", "G00 G49", "G30 Z250.M05", scoolant, strcantext, e
    pbld,"", *sg28ref, "", "Y50.", "", e
    pcan2
    absinc = sav_absinc
    coolant = sav_coolant
