Cimatron在发动机进气接管壳芯盒模具中的应用
发表时间:2006-4-7 思美创(北京)科技有限公司资深技术工程师 胡志林   来源:e-works
关键字:CAE Cimatron
本文将介绍Cimatron在车用发动机进气接管壳芯模具上的应用,重点介绍了进气接管从零件设计到模具设计最后到模具加工一体化的解决方案。

    三、进气接管模具壳芯形状设计

    我们在Cimatron设计环境中按照铸造工艺参考零件模型来设计壳芯形状也就是实际中的芯子。

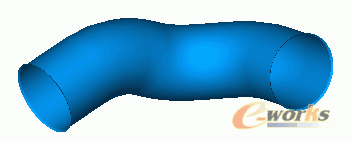

    步骤一、生成芯子外形面。在设计环境中打开上步设计的进气接管零件,也就是打开文件进气接管.elt,把进气接管零件里腔需要用芯子生成的曲面拷贝下来建立一个集合,取名芯子外形面。

    步骤二、生成壳芯.elt文件。把这个芯子外形面集合输出为另一个文件,取名壳芯.elt

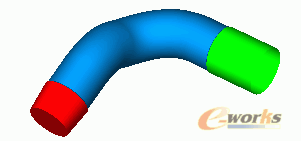

    步骤三、生成芯头定位部分。在CAD环境打开壳芯.elt,利用Cimatron曲面拉伸等功能作出壳芯定位段部分。

    步骤四、生成芯子实际外形。利用复制镜像功能生成芯子的另一面,最终的结果是实际芯子的形状。设计好的模型取名:壳芯.elt然后保存。供下步设计使用。

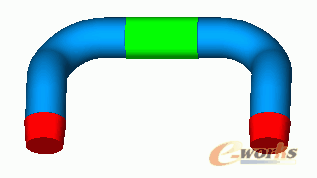

实际的芯子形状(壳芯.elt)

    说明:为了提高生产效率工艺要求一型要出两件进气接管,也就是要求实际的芯子是上图所示,其中两头红色为定位芯头,中间绿色为连接和定位段,蓝色为生成进气接管里腔的工作部分。
