步骤四、精加工设计。根据零件特点，芯子面和分模面应采用不同的刀具加工，芯子面刀具使用球刀，分模面精加工刀具采用环刀。

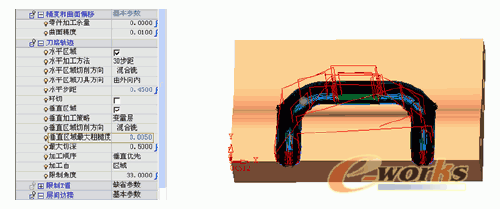

    分模面精加工策略选择曲面铣、根据角度精铣，使用这种策略系统会自动查找平缓区域和垂直区域，不同的区域采取不同的加工策略，直到满足图纸要求为止，刀具选择φ16R4环刀。设置参数及刀路轨迹如下：

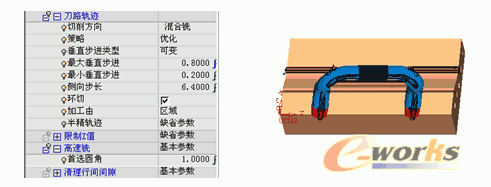

    里腔芯子面精加工策略选择曲面铣、根据角度精铣，刀具选择φ12球刀。设置参数及刀路轨迹如下：

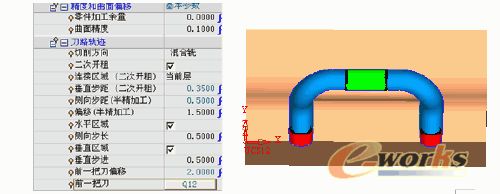

    步骤五、清根设计。加工策略选择局部精细加工、清根铣。刀具选择φ6球刀，由于与前一把刀具直径φ12相差大一些，系统会采取二次开粗保护刀具。设置参数及刀路轨迹如下：

    步骤六、仿真模拟。模拟可以观察加工的效果。Cimatron的模拟最大特点是比较真实，模拟能很好地反映实际。最终模拟结果如下：

    步骤七、后置处理，生成G代码。Cimatron支持法纳克，西门子、海德汉等数控系统。下图是清根程序的一部分：

    同样过程使用Cimatron软件加工出模具另一半型--进气接管壳芯盒静模。

    六、总结

    使用Cimatron设计和加工进气接管壳芯盒模具，使原来两个半月才能交货的一整套模具现在只要一个月就可以了，大大降低了模具的开发周期。而且基于毛坯残留知识的加工特色使的Cimatron软件在加工模具的整个过程中没有产生过切，模具一次验收合格。
