四、进气接管模具芯盒动、静模体及装配设计

    Cimatron可以根据曲面或实体模型快速分出动、静模和滑块的分模面，利用功能丰富的曲线、曲面功能作出动静模共用的分模面，再结合其它功能很容易设计出芯盒动、静模体。设计的主要步骤如下：

    步骤一、进入分模设计,加载上步设计的数据模型壳芯.Elt.

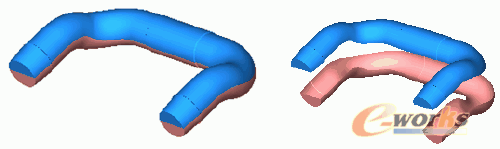

    步骤二、利用最大轮廓线自动断开功能把壳芯外形分为两部分，一部分为动模面，另一部分静模面。

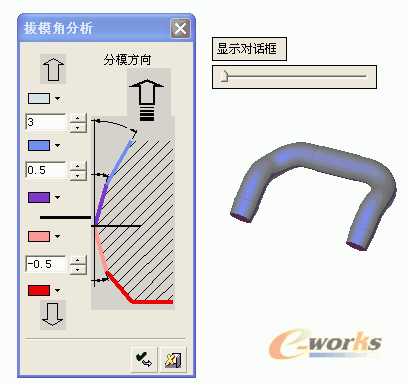

    步骤三、检测拔模角，Cimatron允许设计者随时检测拔模角，并以不同的颜色显示拔模角的大小，红色表示负拔模。观察分模面有没有倒拔模，没有继续下一步。

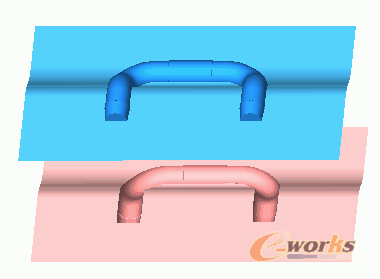

    步骤四、共有分模面设计，利用组合曲线和拉伸、混合曲面等功能设计动、静模共有的分模面。分模面最终外形如下：

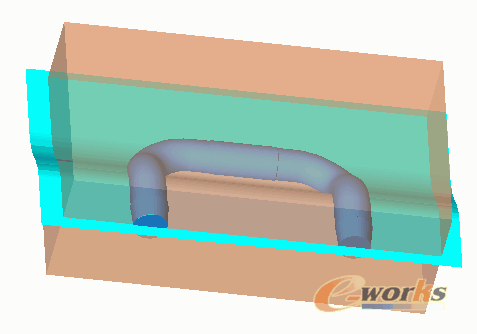

    步骤五、设计芯盒动、静模毛坯，通过草绘一个毛坯外形，再用拉伸功能即可完成。

    步骤六、输出动模体和静模体，这两个部分都含有毛坯和分模面。
