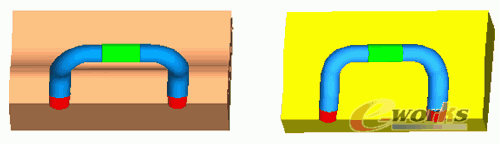

步骤七、生成芯盒动模体、静模体。

    Cimatron是通过缝合分模面，再用切出命令生成动模体和静模体

芯盒动模体芯盒静模体

    步骤八、进气接管模具装配设计

    Cimatron装配功能齐全，为装配零件提供了便捷的约束指令，可以根据企业的要求作出标准件库，可以在装配环境中参考其他零件任意创建所需要的特殊零件。

    在进气接管模具装配里设计内容包括：确定模架大小，在模体上确定顶杆直径大小及位置、确定加热管功率大小及位置、确定定位销孔位置等等，下图是在装配环境中设计的结果：

    五、进气接管壳芯盒模具的加工。

    Cimatron加工特色：1、基于知识的加工（KBM）2、基于毛坯残留知识（KSR）的加工3、基于斜率的一体化分析功能4、自动化加工（ANC），可以称为面向NC的CAPP5、世界领先的高速铣削加工(H.S.M.)。Cimatron加工以简单易学，高效安全著称于世。

    进气接管壳芯盒模具的加工设计过程：

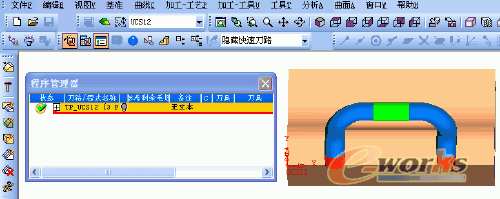

    步骤一、进入加工环境，调入进气接管壳芯盒动模。

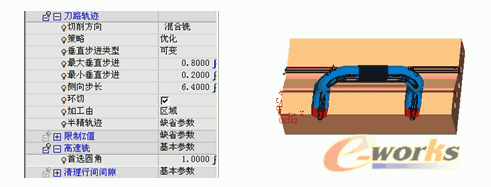

    步骤二、粗加工设计。毛坯是矩形方块，尺寸468x262x104，材质为耐热铸铁RTCr。粗加工加工策略采用体积铣、毛坯环切，刀具选择φ24R4环刀。设置参数及刀路轨迹如下:

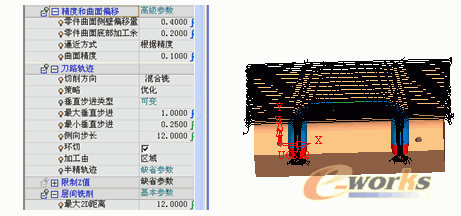

    步骤三、半精加工设计。加工策略采用体积铣、二次开粗选项对模具进行半精加工，系统会自动在余料大的地方进行二次开粗，保证为下一道工序精加工留量一致，根据零件特点刀具选择φ16球刀，设置参数及刀路轨迹如下：
