2.3选取各评估点的S-N曲线
    根据该车待评估点的具体焊接接头形式及受力特点，可以在该虚拟疲劳寿命预测系统中自动选择相应的S-N曲线。

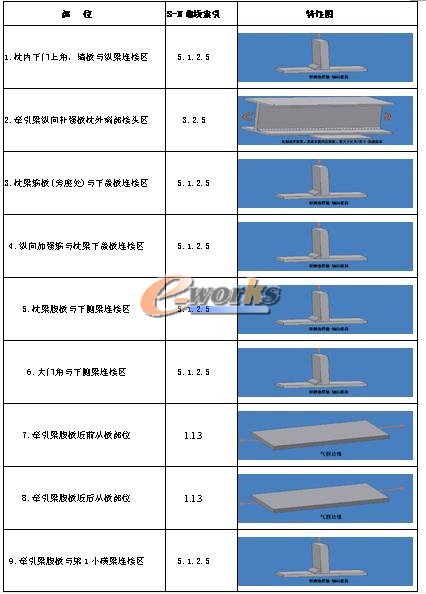

    表一列举了一部分焊接接头及其S-N曲线索引信息。
    表一  待评估部位焊接接头焊缝形状及S-N索引

    2.4疲劳寿命计算
    首先，在有限元模型中，可以得到与某一载荷对应的最大及最小主应力。在AAR标准中明确规定，主应力符号相同的双向应力状态，具有较大绝对值或范围的应力可以用作疲劳当量应力。当主应力的符号相反时，等于主应力数值之和的值可近似地作为疲劳当量应力使用。
然后，根据迈因纳理论有，

    式中，ni表示第i级应力水平下经过的应力循环数；Ni表示第i级应力水平下的达到破坏时的应力循环数。
    当D值等于1时，认为被评估对象开始产生疲劳破坏。

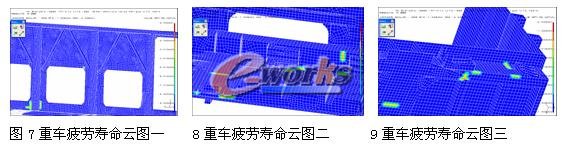

    根据载荷谱及有限元模型求得的动应力及修正Good man图，在上述系统中，利用迈纳尔损伤累积计算公式，最终可以算出寿命。下面的云图给出的就是几个关键部位的疲劳寿命：
    计算结果如图：
