五、广州机床工具有限公司SmarTeam的基本结构

    本项目实施过程中结合广州机床工具有限公司的具体情况进行了一些定制，以符合企业的实际要求。其中系统的基本组织结构如下图所示：

图2：PDM系统总体的组织结构，

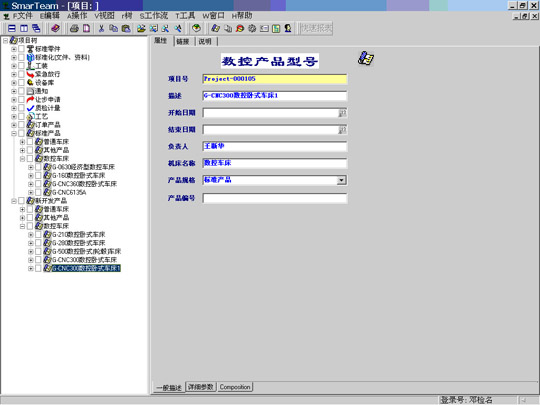

图3 某型号数控车床产品的文档组织结构。

    六、广州机床工具有限公司SmarTeam系统实现的主要功能

    广州机床工具有限公司的SmarTeam系统主要实施完成了以下三个方面的内容：

    1、 文档管理

    SmarTeam有强大的文档存储、检索和管理功能，通过与公司CAD系统以及Office等软件的嵌入式无缝集成，实现高效的文档管理。自带浏览器能够在SmarTeam中直接浏览各种格式的文档，而不需打开相应的应用程序，如下图所示。

图4 某型号数控车床产品的文档管理

    SmarTeam通过文件对象的生命周期管理实现了图纸的版本控制；通过电子仓库与系统用户权限实现了系统文档的安全管理；通过自带的浏览器SmarTeam Viewer，可直接在SmarTeam中浏览、圈阅各种图文档。

    SmarTeam有参数表图纸的管理功能，让共同文件对象（CFO）参与生命周期操作,很好地处理了公司历史图纸上存在的一图多号问题。

    文档管理功能管理了公司全部的设计图纸、工艺文件、标准化文件、技术资料。

    2、结构管理

    SmarTeam结构管理通过定义零部件之间的链接关系来建立一个产品或部件的层次结构，如图5所示。通过打开视图的方式，来访问该零部件对应的功能视图。结构管理可以清晰的了解产品的组成结构，并且可以方便地实现部件级的借用。

图5 某型号数控车床产品的产品结构管理
