第三章 装配过程规划实例操作

    （2）定义在端轴承的运动

    本例中该轴承被遮挡不易用鼠标直接选择，可以单击【轨迹定义】工具条中的按钮，在弹出的【添加/删除活动对象】对话框中选择，如图3-27所示。在【装配对象】列表框中双击零部件，或选择零部件后，再单击对话框中的按钮，该零部件将自动加入到【活动对象】列表框中；若在【活动对象】列表框中双击零部件，或选择零部件后，再单击对话框中的按钮，该零部件将从活动对象中删除，自动回到【装配对象】列表框。在对话框中选择某一零部件时，三维模型视图区中的对应零部件会加亮显示。这里将右端“圆锥滚子轴承15”添加到活动对象中。单击【确定】按钮，右边轴承加亮显示，并显示定位夹，如图3-28所示。

图3-27 添加/删除活动对象

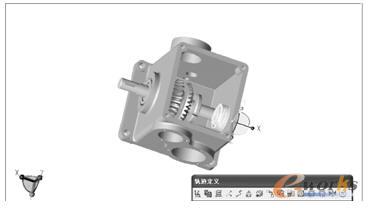

图3-28 选择右端轴承

    移动光标到定位夹X坐标轴上，坐标轴将加亮（白色）显示，按下鼠标左键不放，沿X坐标轴方向移动定位夹，轴承将随定位夹一起作直线运动，移动到合适的位置后释放鼠标左键，如图3-29所示，在空白处单击鼠标左键完成此活动定义。

    如果需要移动精确位置，可双击定位夹X坐标轴，在弹出的【输入数据】对话框中输入正数或负数（正数表示沿坐标轴正方向移动；负数表示沿坐标轴负方向移动），按〈Enter〉键后，零部件将按照输入的数据移动位置。

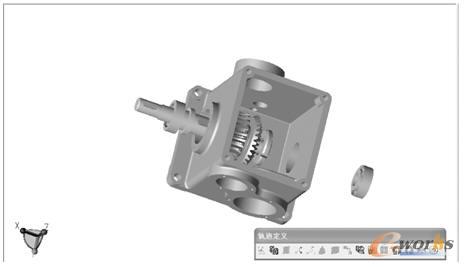

图3-29 定义右端轴承的运动

    （3）定义蜗轮轴、左端轴承及2个平键的运动

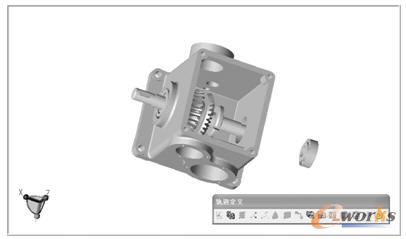

    选择蜗轮轴及左端轴承、平键16×5、平键26×5，向箱体外移动一段距离，保证能顺利拆卸螺母M20、垫圈20、锥齿轮、挡圈及蜗轮。因为蜗轮宽度最大，所以移动的距离要大于蜗轮的宽度，如图3-30所示。

图3-30 蜗轮轴、左端轴承及2个平键向箱体外移动一段距离
