第五章 3DCAPP-A系统高级功能

    5.6.5 开口销

    图5-105所示为带槽螺母和开口销示意图，两底板通过螺栓连接，用带槽螺母紧固，安装开口销防止螺母松动。

图5-105 带槽螺母和开口销示意图

    ①打开【样例文件\工艺文件\开口销-cs.kmapd】文件，创建“步骤1”并添加所有零件。

    ②首先拆卸开口销，由于需要将开口销两侧变直才能拆卸，所以先定义开口销的变形活动。加载开口销的模型数据，选择“步骤1”，单击【操作】工具栏中的【工艺过程】/【变形活动】按钮，在【变形活动】对话框中选择“开口销”后单击【下一步】按钮。

    ③根据状态栏提示，单击选择开口销一侧圆柱面（若有模型遮挡开口销，可先进行隐藏，完成操作后再取消隐藏），如图5-106所示选择的是开口销一侧圆柱面，在开口销上显示定位夹，X轴方向出现蓝色箭头线，如图5-107所示（如果蓝色箭头方向与开口销折弯处不一致，则需要调整定位夹方位），在【变形数据】对话框中的“变形量”选择“变直”，单击【完成】按钮，结果如图5-108所示。

图5-106 选择开口销一侧圆柱面

图5-107 开口销上显示定位夹

    注意：变直是指将开口销折弯处变形成直线；还原是指将开口销变直的变形活动还原成原始折弯状态。

    ④同样方法定义开口销另一侧的变形活动，选择开口销另一侧圆柱面，如图5-109所示，此时蓝色箭头方向与开口销弯曲处不一致，需要调整定位夹方位，方法为用鼠标选择X-Y轴间的圆弧线，圆弧线加亮显示后双击鼠标左键，在弹出的输入框中输入180后按〈Enter〉键，X轴将旋转180°，如图5-110所示，在【变形数据】对话框中的“变形量”选择“变直”，单击【完成】按钮，结果如图5-111所示。

图5-108 开口销一侧变形结果

图5-109 选择开口销另一侧圆柱面

图5-110 调整蓝色虚线箭头方向

图5-111 开口销两侧变形结果

    ⑤将开口销变形活动的播放模式改为“反向播放”，这样在仿真播放时开口销两侧才能由直变弯。选择在“步骤1”下的“开口销活动1”“开口销活动2”节点，在属性中的【轨迹内容】标签页中将播放模式改为“反向播放”。

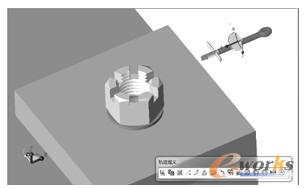

    ⑥开口销变形活动定义完成后拆卸开口销，如图5-112所示，然后继续拆卸带槽螺母、垫圈、螺栓及上底板，即完成整个拆卸活动定义。仿真播放时，最后安装开口销后，开口销两侧会折弯锁紧螺母。

图5-112 定义开口销的直线运动
