第二章 Protel 99 SE电路原理图设计基础

2.1  电路原理图的设计步骤

    2.1.1  印制电路板设计的一般步骤

    一般来说，设计印制电路板最基本的过程可以分为5个主要操作步骤。
    1．电路原理图的设计
    电路原理图的设计主要是利用Protel 99 SE的原理图设计系统（Advanced Schematic）来绘制一张电路原理图。
    2．生成网络表
    网络表是电路原理图设计（Sch）与印制电路板设计（PCB）之间的一座桥梁。网络表可以从电路原理图中获得，也可从印制电路板中提取。
    3．印制电路板的设计
    印制电路板的设计主要是针对Prote1 99 SE的另外一个重要的部分PCB而言的，在这个过程中，借助Prote1 99 SE提供的强大功能实现印制电路板的版面设计，完成高难度的布线工作。
    4．生成印制电路板报表
    设计了印制电路板后，还需要生成印制电路板的有关报表，并打印印制电路图。
    5．电路仿真和信号分析
    在设计PCB时，为了获得一个符合设计目标的印制电路板，在设计过程中通常还需要对电路原理图进行仿真，并对PCB进行信号分析，特别是对于高速信号电路，信号分析是非常有用的。

    2.1.2  电路原理图设计的一般步骤

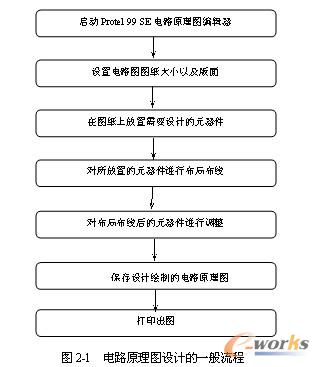

    电路原理图的设计是整个电路设计的基础，它决定了后面工作的进展。一般地，设计一个电路原理图的工作包括：设置电路图图纸大小，规划电路图的总体布局，在图纸上放置元器件，进行布局和布线，然后对各元器件以及布线进行调整，最后保存并打印输出。电路原理图的设计过程一般可以按如图2-1所示的设计流程进行。
    1）启动Protel 99 SE电路原理图编辑器。用户必须首先启动电路原理图编辑器，才能进行设计绘图工作，该操作可参考1.5节的内容。
    2）设置电路图图纸大小以及版面。设计绘制原理图前必须根据实际电路的复杂程度设置图纸的大小，设置图纸的过程实际上是一个建立工作平面的过程，用户可以设置图纸的大小、方向、网格大小以及标题栏等。

    3）在图纸上放置需要设计的元器件。这个阶段，就是用户根据实际电路的需要，从元器件库里取出所需的元器件放置到工作平面上。用户可以根据元器件之间的走线关系，对元器件在工作平面上的位置进行调整、修改，并对元器件的编号、封装进行定义和设定等，为下一步工作打好基础。
    4）对所放置的元器件进行布局布线。该过程实际就是一个画图的过程。用户利用Protel 99 SE提供的各种工具、指令进行布线，将工作平面上的元器件用具有电气意义的导线、符号连接起来，构成一个完整的电路原理图。
    5）对布局布线后的元器件进行调整。在这一阶段，用户利用Protel 99 SE所提供的各种强大功能对所绘制的原理图进行进一步的调整和修改，以保证原理图的美观和正确。这就需要对元器件的位置进行重新调整，如删除或移动导线的位置，更改图形的尺寸、属性及排列。
    6）保存文档并打印输出。这个阶段是对设计完的原理图进行存盘、打印操作。这个过程实际上是对设计的图形文件输出的管理过程，是一个设置打印参数和打印输出的过程。
