第二章 Protel 99 SE电路原理图设计基础

2.3  设置图纸

    2.3.1  设置图纸大小

    用大小合适的图纸来绘制电路图，可以使显示和打印都相当清晰，而且也能节省磁盘存储空间。
    1．选择标准图纸

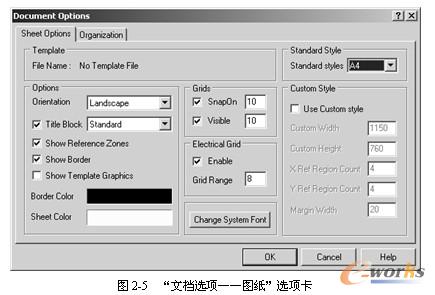

    关于图纸大小的设置，可使用菜单命令Design→Options，执行该命令后，系统将弹出Document Options对话框，并在其中选择Sheet Options选项卡进行设置，如图2-5所示。

Protel 99 SE Schematic提供了十多种广泛使用的英制及公制图纸尺寸供用户选择。用户也可以根据需要自定义图纸的尺寸。Protel 99 SE也提供了标准尺寸的图纸，用户可以在图2-5所示对话框的Standard Styles栏的下拉列表框中选取。
    2．自定义图纸
    如果需要自定义图纸尺寸，必须设置如图2-5所示Custom Style栏中的各个选项。首先，必须在    Custom Style栏中选中Use Custom style复选框，以激活自定义图纸功能。
    Custom Style栏中其他各项设置的含义如下：
    1）CustomWidth编辑框。自定义图纸的宽度，在此定义图纸宽度为600。
    2）Custom Height编辑框。自定义图纸的高度，在此定义图纸高度为400。
    3）X Ref Region Count编辑框。X轴参考坐标分格，在此定义分格数为4。
    4）Y Ref Region Count编辑框。Y轴参考坐标分格，在此定义分格数为4。
    5）Margin Width编辑框。定义边框的宽度，在此定义编辑框宽度为20。

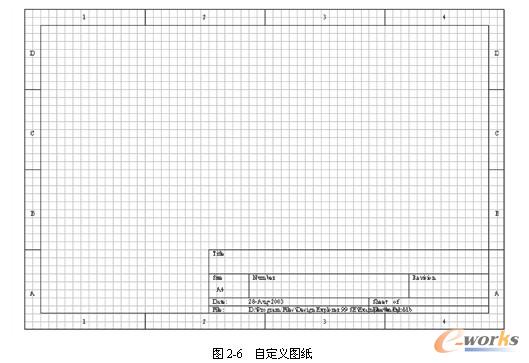

    根据上述参数自定义的图纸大小如图2-6所示。



  2.3.2  设置图纸方向

    1．设置图纸方向

    若要设置图纸是纵向或是横向，以及边框颜色等，可使用菜单命令Design→Options来实现。执行该命令后，系统将弹出Document Options对话框，并在其中选择Sheet Options选项卡进行设置，如图2-5所示。
    Schematic允许电路图图纸在显示及打印时选择为横向（Landscape）或纵向（Portrait）格式。具体设置可在Options操作框的Orientation（方位）下拉列表框中选取。通常情况下，在绘制及显示时设为横向，在打印时设为纵向打印。

    2．设置图纸标题栏

    Protel提供了两种预先定义好的标题栏，分别是Standard（标准）形式和ANSI形式，如图2-7所示。具体设置可在Options操作框的Title Block（标题块）右边的下拉列表框中选取，如图2-5所示。

    图2-5中的Show Reference Zones复选框用来设置边框的参考坐标。如果选择该选项，则显示参考坐标，否则不显示。一般情况下都应该选中。
    Show Border复选框用来设置是否显示图纸边框，如果选中则显示，否则不显示。当显示图纸边框时，可用的绘图工作区将比较小，所以要使图纸有最大的可用工作区，可考虑将边框隐藏。不过由于某些打印机和绘图仪不能打印到图纸边框的区域，因此，在实际工作中需要多测试几次，以决定出真正的可用工作区。另外，Schematic还允许在打印时以一定的比例缩小输出，以作为补偿。
    Show Template Graphics复选框主要设置是否显示画在样板内的图形、文字及专用字串等。通常，为了显示自定义的标题区块或是公司商标才选择该项。

2.3.3  设置图纸颜色

    图纸颜色的设置包括图纸边框色（Border Color）和图纸底色（Sheet Color）的设置。
    1．图纸边框色的设置

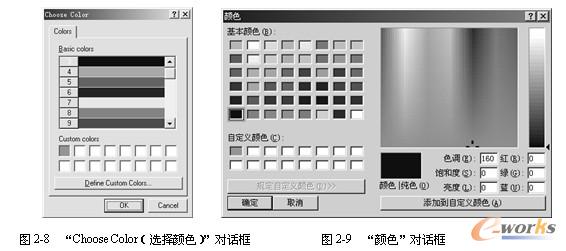

    在图2-5中，Border Color选择项用来设置边框的颜色，默认设置为黑色。在其右边的颜色框中单击鼠标左键，系统将会弹出“Choose Color（选择颜色）”对话框，如图2-8所示，此时可通过它来选取新的边框颜色。
    2．图纸底色的设置
    Sheet Color选择项用来设置绘图纸的底色，默认的设置为浅黄色。要变更底色时，请在该栏右边的颜色框上双击鼠标，打开Choose Color对话框，然后选取新的图纸底色。
    Choose Color对话框的Basic color框中列出了当前Schematic可用的239种颜色，并定位于当前所使用的颜色。如果用户希望变更当前使用的颜色，可直接在Basic colors栏或Custom colors栏中单击鼠标选取。
    如果用户希望自定义颜色，请单击Define Custom Colors按钮，即可打开如图2-9所示的“颜色”对话框。这是一个Windows系统的对话框，可以对色调（E）、饱和度（S）、亮度（L）、红（R）、绿（G）、蓝（B）等进行设置，调出满意的颜色后，单击“添加到自定义颜色”按钮将它加入到自定义颜色栏中。
