项目18　

利用高速脉冲输出控制灯泡亮度

    通过调整模拟电位器0的设置值来改变输出端Q0.0方波信号的脉冲宽度，从而调整灯泡的亮度。

    每个S7-200 CPU有两个PTO/PWM（脉冲列/脉冲宽度调制器）发生器，分别通过两个数字量输出Q0.0和Q0.1输出特定数目的脉冲或周期的方波，即产生高速脉冲列或脉冲宽度可调的波形。项目17给出了输出高速脉冲列的应用，本项目则为根据模拟电位器POT0的设置来输出脉冲宽度可调的方波信号。
    在程序的每次扫描过程中，模拟电位器0的值由特殊存储字节SMB28复制到内存字MW0的低字节MB1中。将模拟电位器0的值除以8（即右移3位）作为脉宽，脉宽和脉冲周期的比率大致决定了灯泡的亮度（相对于最大亮度）。除以8的目的是去掉SMB28所存值的3个最低有效位（由于抖动等原因模拟电位器的值每个周期都有可能发生变化），从而使程序更稳定。如果模拟电位器的值发生变化，则将重新初始化输出端Q0.0的脉宽调制，而模拟电位器的新值将被变换成脉宽的毫秒值。
    例如，模拟电位器0的值SMB28=80，除以8即80/8=10，则可以得出：
    10/25（脉宽/周期）=40%（电压时间比）=40%最大亮度

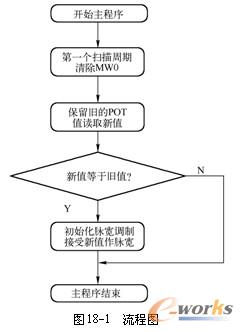

    本项目的流程图如图18-1所示。

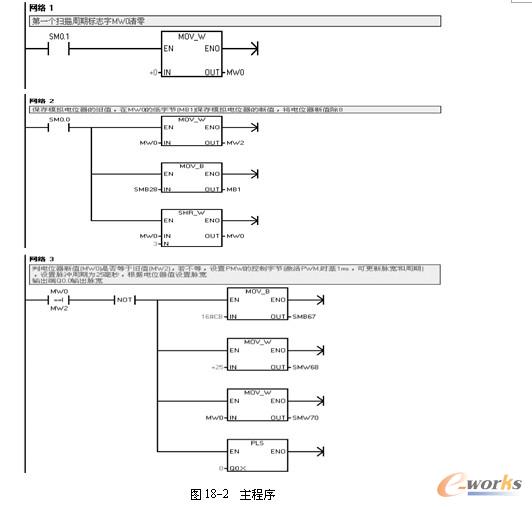

    根据工艺要求和流程图编写的程序及注释如图18-2所示。
