第三章 曲线功能

    3.1.1  基本曲线

    【执行方式】

    ●菜单栏：选择菜单栏中的“插入”→“曲线”→“基本曲线”命令。

    执行上述方式，打开如图3-1所示“基本曲线”对话框。

    【选项说明】

    1．直线

    在“基本曲线”对话框中单击“直线”按钮，对话框如图3-1所示。

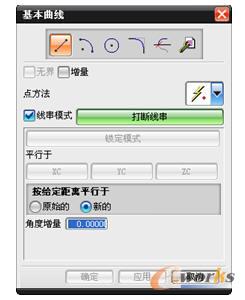

图3-1 “基本曲线”对话框

    （1）无界：当该选项设置为“打开”时，不论生成方式如何，所生成的任何直线都会被限制在视图的范围内（“线串模式”变灰）。

    （2）增量：该选项用于以增量的方式生成直线，即在选定一点后，分别在绘图区下方“跟踪条”的XC、YC、ZC文本框中，如图3-2所示。输入坐标值作为后一点相对于前一点的增量。

图3-2 “跟踪条”工具栏

    对于大多数直线生成方式，可以通过在工具栏的文本框中输入值并在生成直线后立即按〈Enter〉键，建立精确的直线角度值或长度值。

    （3）点方法：该选项菜单能够相对于已有的几何体，通过指定光标位置或使用点构造器来指定点。该菜单上的选项与点对话框中选项的作用相似。

    （4）线串模式：能够生成未打断的曲线串。

    （5）打断线串：在选择该选项的地方打断曲线串。

    （6）锁定模式：当生成平行于、垂直于已有直线或与已有直线成一定角度的直线时，如果选择“锁定模式”，则当前在图形窗口中以橡皮线显示的直线生成模式将被锁定。当下一步操作通常会导致直线生成模式发生改变，而又想避免这种改变时，可以使用该选项。

    当选择“锁定模式”后，该按钮会变为“解锁模式”。可选择“解锁模式”来解除对正在生成的直线的锁定，使其能切换到另外的模式中。

    （7）平行于XC、YC、ZC：这些按钮用于生成平行于 XC、YC 或 ZC 轴的直线。指定一个点，选择所需轴的按钮，并指定直线的终点。

    （8）原始的：选中该按钮后，新创建的平行线的距离由原先选择线算起。

    （9）新的：选中该按钮后，新创建的平行线的距离由新选择线算起。

    （10）角度增量：如果指定了第一点，然后在图形窗口中拖动光标，则该直线就会捕捉至该字段中指定的每个增量度数处。
