第三章 曲线功能

    本例绘制卡片，如图3-20所示。

图3-20  卡片

    （1）单击“标准”工具栏中的“新建”按钮，弹出“新建”对话框。在模板列表中选择“模型”，输入名称为kapian，单击“确定”按钮，进入建模环境。

    （2）选择菜单栏中的“插入”→“曲线”→“多边形”命令，打开如图3-21所示的“多边形”对话框，输入边数为6，单击“确定”按钮，打开如图3-22所示的“多边形”类型对话框，单击“外接圆半径”按钮，打开如图3-23所示“多边形”参数对话框，输入圆半径为15，方位角为45，单击“确定”按钮，打开“点”对话框，输入坐标点为（0,0,0），单击“确定”按钮，在坐标原点创建六边形，如图3-24所示。

图3-21 “多边形”对话框

图3-22 “多边形”类型对话框

图3-23 “多边形”参数对话框

图3-24  创建多边形

    （3）选择菜单栏中的“插入”→“曲线”→“基本曲线”命令，弹出“基本曲线”对话框。单击“圆”按钮，在点方法下拉列表中选择“点构造器”选项，输入圆心为（37.5,22.5,0），绘制半径为5的圆1；重复上述步骤在坐标点（-22.5，-37.5，0）处绘制半径为5的圆2，如图3-25所示。

图3-25  绘制圆

    （4）单击“曲线”工具栏中的“圆弧/圆”按钮，打开如图3-26所示的“圆弧/圆”对话框，选择“从中心开始的圆弧/圆”类型，捕捉圆1的圆心为中心点，输入半径为10，输入起始角度和终止角度为-90和90，单击“应用”按钮，绘制圆弧1；重复上述步骤，在圆2圆心处创建半径为10，起始角度和终止角度为-90和90的圆弧2；在坐标原点处创建半径为22.5，起始角度和终止角度为-90和0的圆弧3；在坐标原点处创建半径为22.5，起始角度和终止角度为-30和30的圆弧3，如图3-27所示。

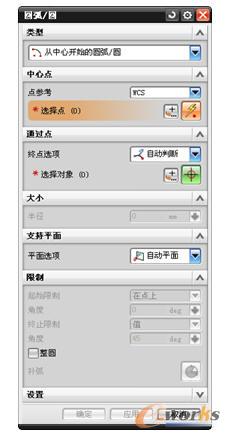

图3-26 “圆弧/圆”对话框

图3-27  绘制圆弧

    （5）单击“曲线”工具栏中的“圆弧/圆”按钮，打开“圆弧/圆”对话框，选择“三点画圆弧”类型，捕捉圆1的下端点和圆2的上端点，输入半径为20，单击“应用”按钮；重复上述步骤，捕捉圆2的下端点和圆3的上端点，单击“确定”按钮，如图3-28所示。

图3-28  绘制圆弧

    （6）单击“曲线”工具栏中的“直线”按钮，弹出“直线”对话框，如图3-29所示。捕捉圆弧1的上端点和圆弧4的上端点，单击“应用”按钮，捕捉圆弧3的左侧端点和圆弧4的下端点，单击“确定”按钮，结果如图3-20所示。

图3-29  “直线”对话框
