第三章 曲线功能

    【执行方式】

    ●菜单栏：选择菜单栏中的“插入”→“曲线”→“椭圆”命令。

    执行上述方式后，打开“点”对话框，输入椭圆原点，打开如图3-30所示的“椭圆”对话框。

图3-30 “椭圆”对话框

    【选项说明】

    （1）长半轴和短半轴：椭圆有两根轴，即长轴和短轴（每根轴的中点都在椭圆的中心）。椭圆的最长直径就是主轴；最短直径就是副轴。

    （2）起始角和终止角：椭圆是绕 ZC 轴正向沿着逆时针方向生成的。起始角和终止角确定椭圆的起始和终止位置，它们都是相对于主轴测算的。

    （3）旋转角度：椭圆的旋转角度是主轴相对于 XC 轴，沿逆时针方向倾斜的角度。除非改变了旋转角度，否则主轴一般是与 XC 轴平。

    3.1.8  抛物线

    【执行方式】

    ●菜单栏：选择菜单栏中的“插入”→“曲线”→“抛物线”命令。

    执行上述方式后，打开“点”对话框，输入抛物线顶点，单击“确定”按钮，打开如图3-31所示的“双曲线”对话框。

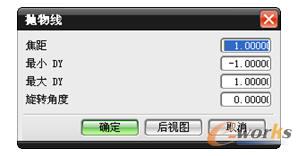

图3-31 “抛物线”对话框

    【选项说明】

    （1）焦距：是指从顶点到焦点的距离，必须大于0。

    （2）最小DY/最小DY：通过限制抛物线的显示宽度来确定该曲线的长度。

    （3）旋转角度：是指对称轴与XC轴之间所成的角度。

    最终抛物线结果如图3-32所示。

图3-32 “抛物线”示意图
