第六章 曲面功能

    该选项让用户生成一个片体，它近似于一个大的点“云”，通常由扫描和数字化产生。虽然有一些限制，但此功能让用户从很多点中用最少的交叉生成一个片体。得到的片体比用“过点”方式从相同的点生成的片体要“光顺”得多，但不如后者更接近于原始点。

    【执行方式】

    ●菜单栏：选择菜单栏中的“插入”→“曲面”→“从点云”命令。

    执行上述方式后，系统会打开如图6-6所示“从点云”对话框。

图6-6 “从点云”对话框

    【选项说明】

    （1）选择点：当选择点图标激活时，让用户选择点。

    （2）文件中的点：让用户通过选择包含点的文件来定义这些点。

    （3）U/V向阶次：让用户在U向和V向都控制片体的阶次。默认的阶次3可以改变为从1～24之间的任何值。（建议使用默认值3。）

    （4）U/V向补片数：让用户指定各个方向的补片的数目。各个方向的阶次和补片数的结合控制着输入点和生成的片体之间的距离误差。

    （5）坐标系：由一条近似垂直于片体的矢量（对应于坐标系的Z轴）和两条指明片体的U向和V向的矢量（对应于坐标系的X轴和Y轴）组成。

    1）选择视图：U-V平面在视图的平面内，并且法向矢量位于视图的法向。U矢量指向右，并且V矢量指向上。如果在选择点以后，旋转视图（或以某种其他方式修改它），则此坐标系可能会与“当前视图”坐标系不同。记住此坐标系的法向矢量不需要精确是很重要的。仅须满足以下要求：当沿矢量从上到下的方向观察点时，它们不构成在其自身下面折叠的片体。很多矢量可以满足这个要求。如果指定的法向矢量妨碍这个要求，得到的片体将明显不同而且可能不是所需的。

    2）WCS：当前的“工作坐标系”。

    3）当前视图：当前工作视图的坐标系。

    4）指定的CSYS：选择由使用“指定新的CSYS”事先定义的坐标系。如果没有定义CSYS，这将只表现为“指定新的CSYS”。

    5）指定新的CSYS：读卡坐标系对话框，可以用来指定任何坐标系。

    （6）边界：让用户定义正在生成片体的边界。片体的默认边界是通过把所有选择的数据点投影到U-V平面上而产生的。

    1）最小包围盒：包围这些点的最小矩形被找到并沿着法向矢量投影到点云上。

    2）指定的边界：沿法线方向，并以选取框选取来指定新的边界。

    3）指定新的边界：定义新边界，并应用于指定的边界。

    （7）重置：该选项让用户生成另一个片体而不用离开对话框。

    （8）应用时确认：勾选此复选框，单击“应用”按钮，打开“应用时确认”对话框，让用户预览结果，并接受、拒绝或分析它们。

    6.1.3  直纹面

    【执行方式】

    ●菜单栏：选择菜单栏中的“插入”→“曲面”→“直纹”命令。

    ●工具栏：单击“曲面”工具栏中的“直纹”按钮。

    执行上述方式后，系统会打开如图6-7所示“直纹”对话框。示意图如图6-8所示。

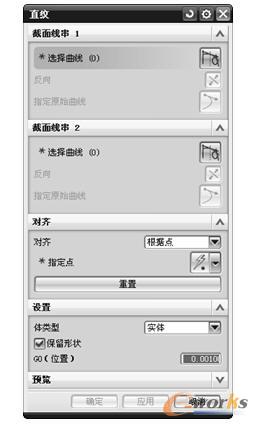

图6-7 “直纹”对话框

图6-8 “直纹面”示意图

    【选项说明】

    1．截面线串1

    选择第一组截面曲线。

    2．截面线串2

    选择第二组截面曲线。

    3．对齐

    （1）参数：在构建曲面特征时，两条截面曲线上所对应的点是根据截面曲线的参数方程进行计算的。所以两组截面曲线对应的直线部分，是根据等距离来划分连接点的；两组截面曲线对应的曲线部分，是根据等角度来划分连接点的。

    （2）根据点：在两组截面线串上选取对应的点（同一点允许重复选取）作为强制的对应点，选取的顺序决定着片体的路径走向。一般在截面线串中含有角点时选择应用“根据点”方式。

    4．设置

    （1）体类型：用于为直纹特征指定片体实体。

    （2）保留形状：不勾选此复选框，光顺截面线串中的任何尖角，使用较小的曲率半径。
