第六章 曲面功能

    该选项让用户通过同一方向上的一组曲线轮廓线生成一个体。这些曲线轮廓称为截面线串。用户选择的截面线串定义体的行。截面线串可以由单个对象或多个对象组成。每个对象可以是曲线、实边或实面。

    【执行方式】

    ●菜单栏：选择菜单栏中的“插入”→“网格曲面”→“通过曲线组”命令。

    ●工具栏：单击“曲面”工具栏中的“通过曲线组”按钮。

    执行上述方式后，系统会打开如图6-9所示“通过曲线组”对话框。示意图如图6-10所示。

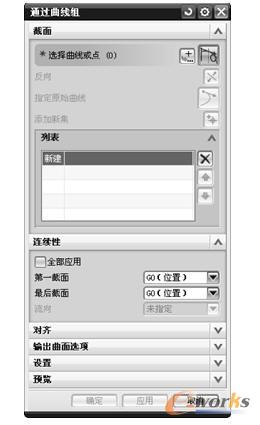

图6-9 “通过曲线组”对话框

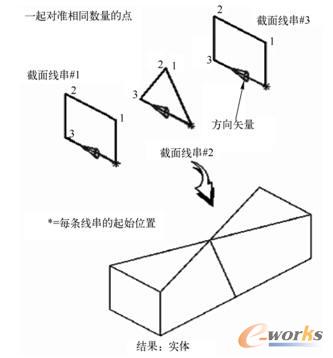

图6-10 “通过曲线组”示意图

    【选项说明】

    1．截面

    （1）选取曲线或点：选取截面线串时，一定要注意选取次序，而且每选取一条截面线，都要单击鼠标中键一次，直到所选取线串出现在“截面线串列表框”中为止，也可对该列表框中的所选截面线串进行删除、上移、下移等操作，以改变选取次序。

    （2）指定原始曲线：用于更改闭环中的原始曲线。

    （3）列表：向模型中添加截面集时，列出这些截面集。

    2．连续性

    （1）全部应用：将为一个截面选定的连续性约束施加于第一个和最后一个截面。

    （2）第一截面：用于选择约束面并指定所选截面的连续性。

    （3）最后截面：指定连续性。

    （4）流向：使用约束面曲面的模型。指定与约束曲面相关的流动方向。

    3．对齐

    通过定义UG NX沿截面隔开新曲面的等参数曲线的方式，可以控制特征的形状。

    （1）参数：沿截面以相等的参数间隔来隔开等参数曲线连接点。

    （2）根据点：对齐不同形状的截面线串之间的点。

    （3）弧长：沿截面以相等的弧长间隔来分隔等参数曲线连接点。

    （4）距离：在指定方向上沿每个截面以相等的距离隔开点。

    （5）角度：在指定的轴线周围沿每条曲线以相等的角度隔开点。

    （6）脊线：将点放置在所选截面与垂直于所选脊线的平面的相交处。

    4．输出曲面选项

    （1）补片类型：用于指定V方向的补片是单个还是多个。

    （2）V向封闭：沿V方向的各个封闭第一个与最后一个截面之间的特征。

    （3）垂直于终止截面：使输出曲面垂直于两个终止截面。

    （4）构造：用于指定创建曲面的构建方法。

    1）法向：使用标准步骤创建曲线网格曲面。

    2）样条点：使用输入曲线的点及这些点处的相切值来创建体。

    3）简单：创建尽可能简单的曲线网格曲面。
