第六章 曲面功能

    本节绘制如图6-11所示花瓶。

图6-11  花瓶

    （1）单击“标准”工具栏中的“新建”按钮，打开“新建”对话框。在模板列表中选择“模型”，输入名称为huaping，单击“确定”按钮，进入建模环境。

    （2）选择菜单栏中的“插入”→“曲线”→“基本曲线”命令，打开“基本曲线”对话框，选中“圆”按钮，在点方法下拉列表中选择“点构造器”图标，打开“点”对话框，输入圆心坐标为（0,0,0），单击“确定”按钮，输入半径坐标为（20,0,0），单击“确定”按钮，绘制圆1；重复上述操作，分别在（0,0,20），（0,0,50），（0,0,80），（0,0, 90），（0,0,110）处绘制半径30,10,20，12和8的圆，结果如图6-12所示。

图6-12  绘制圆

    （3）单击“曲面”工具栏中的“通过曲线组”按钮，打开如图6-13所示的“通过曲线组”对话框，在设置选项组选择“片体”类型，选取视图中的圆为截面曲线，单击“确定”按钮创建曲面，如图6-14所示。

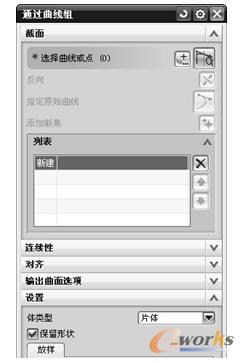

图6-13 “通过曲线组”对话框

图6-14  创建曲面

    （4）选择菜单栏中的“插入”→“曲面”→“有界平面”命令，打开如图6-15所示“有界平面”对话框，选择图6-16中的下底面边线，单击“确定”按钮，完成曲面创建。

图6-15 “有界平面”对话框

图6-16  选取曲线
