第四章 草绘特征建模

4.4.2  实例——弯管

    本实例首先利用“拉伸”命令拉伸一侧管头，再利用“扫描”命令扫描弯管管道，最后利用“拉伸”命令拉伸另侧管头，绘制的弯管如图4-41所示。

    绘制步骤

    （1）在左侧的“FeatureManager设计树”中选择“上视基准面”，利用前面所学知识绘制草图，如图4-42所示。

图41  弯管

图42  法兰草图

图43  “凸台-拉伸”属性管理器

图44  法兰

图45  扫描轮廓

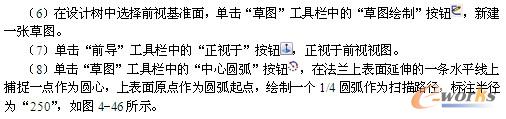

图46  扫描路径

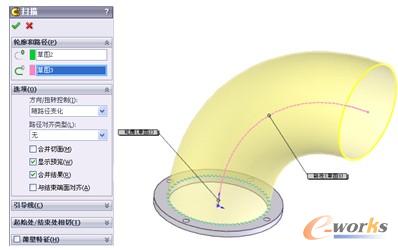

    （9）单击“特征”工具栏中的“扫描”按钮，选择步骤（5）中的草图作为扫描轮廓，步骤（8）中的草图作为扫描路径，如图4-47所示。单击“确定”按钮，从而生成弯管部分，如图4-48所示。

图47  设置扫描参数

图48  弯管

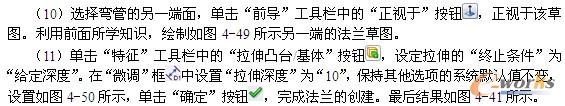

图49  法兰草图

图50  拉伸的设置
