第四章 草绘特征建模

4.4.3  切除扫描

    ·执行方式：

    “特征”→“扫描切除”按钮。

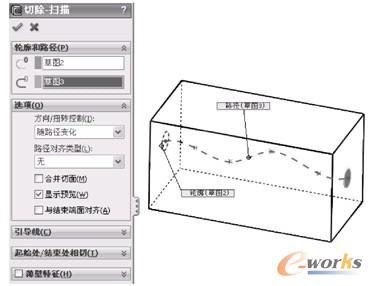

    执行上述命令后，打开“切除-扫描”属性管理器，同时在右侧的图形区中显示生成的切除扫描特征，如图4-51所示。

图51  “切除-扫描”属性管理器

    ·选项说明：

    （1）单击“轮廓”按钮，然后在图形区中选择轮廓草图。

    （2）单击“路径”按钮，然后在图形区中选择路径草图。如果预先选择了轮廓草图或路径草图，则草图将显示在对应的属性管理器方框内。

    （3）在“选项”选项组的“方向/扭转类型”下拉列表框中选择扫描方式。

    （4）其余选项同凸台/基体扫描。

    （5）切除扫描属性设置完毕，单击“确定“按钮。

4.4.4  实例——电线盒

    本实例两次利用拉伸命令，拉伸盒盖、盒身，最后利用“切除扫描”命令绘制电线放置位置，绘制结果如图4-52所示。

图52  电线盒

    ·绘制步骤

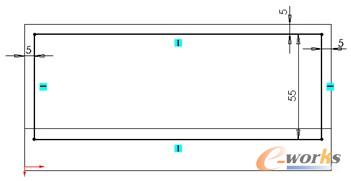

    （1）在左侧的“FeatureManager设计树”中用鼠标选择“前视基准面”作为绘制图形的基准面。利用前面所学知识绘制草图，如图4-53所示。

图53  绘制的草图

    注意：使用SolidWorks绘制草图时，不需要绘制具有精确尺寸的草图，绘制好草图轮廓后，通过标注尺寸，可以智能调整各个草图实际的大小。

    （2）单击“草图”工具栏中的“等距实体”按钮，此时系统弹出如图4-54所示的“等距实体”属性管理器。在“等距距离”一栏中输入值“2”，并且是向外等距。按照图示进行设置后，单击“确定”按钮

，结果如图4-55所示。

图54 “等距实体”属性管理器

图55  设置后的图形

图56 “凸台-拉伸”属性管理器

图57  拉伸后的图形

    （5）选择图4-57中的表面1，然后单击“前导”工具栏中的“正视于”按钮，将该表面作为绘制图形的基准面，利用前面所学知识绘制草图，结果如图4-58所示。

图58  绘制的草图

图59 “凸台-拉伸”属性管理器

图60  拉伸后的图形

图61   绘制电线安放路径

图62  基准面设置

图63  选择草绘基准面

图64  绘制草图轮廓

    （11）单击“特征”工具栏中的“扫描切除”按钮，选择路径及轮廓，如图4-65所示，结果如图4-66所示。

图65 “切除-扫描”属性管理器

图66  绘制草图轮廓结果
