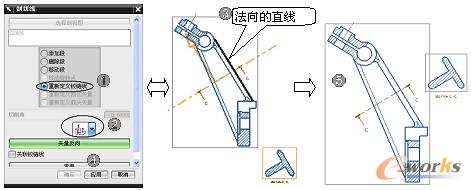

    4)编辑剖切线。双击剖切线,或者选择剖面线单击鼠标右键,在弹出的快捷菜单中选择【编辑】命令,系统弹出【剖切线】对话框。修订过程如图3-15所示。

图3-15  编辑剖切线

图3-15  编辑剖切线

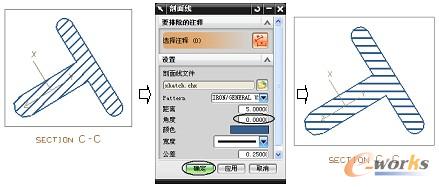

    5)编辑剖面线。将截面视图放大,双击剖面线,或者选择剖面线单击鼠标右键,在弹出的快捷菜单中选择【编辑】命令,系统弹出【剖面线】对话框。将剖面线的角度改为0,然后单击【确定】按钮,如图3-16所示。

图3-16  编辑剖面线

图3-16  编辑剖面线

8 添加一个局部放大图

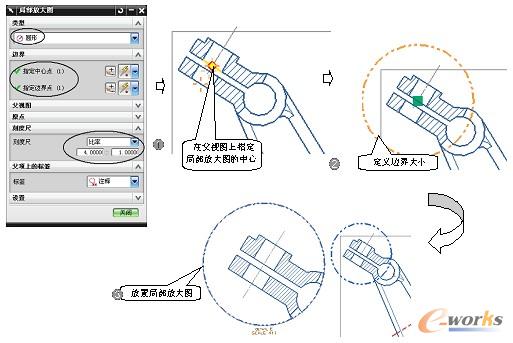

    1)单击【图纸】工具条上的“局部放大图”按钮,系统弹出【局部放大图】对话框,然后按图3-17所示进行操作。最后按〈Esc〉键退出局部放大图命令。

图3-17  添加局部放大图

图3-17  添加局部放大图

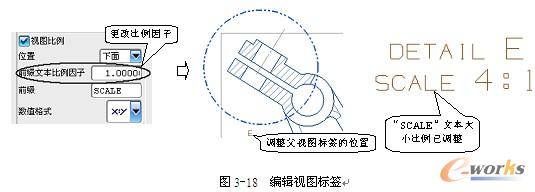

    2)编辑视图标签。在局部放大图标签上单击鼠标右键,在弹出的快捷菜单中选择【编辑视图标签】命令,系统弹出【视图标签样式】对话框。将【前缀文本比例因子】改为1,然后单击【确定】按钮,如图3-18所示。

图3-18  编辑视图标签

9 添加一个轴测视图

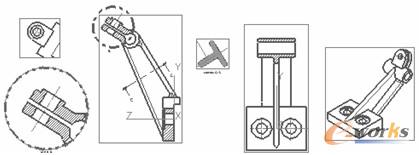

    1)单击【图纸】工具条上的“基本视图”按钮,系统弹出【基本视图】对话框,选择视图方位为“轴测视图”,然后移动光标至合适位置单击以放置轴测视图,如图3-19所示。

图3-19  添加轴测视图

图3-19  添加轴测视图
