第三章 工程制图的实用功能剖析

10 添加中心线

    使用中心线工具添加中心线，图中使用的选项为中心标记和圆柱中心线。选择【首选项】-【制图】命令，单击【制图】按钮，取消对【显示边界】的勾选，结果如图3-20所示。

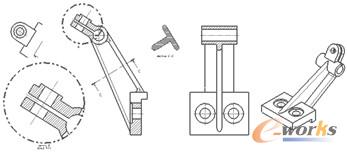

图3-20  添加中心线

11 标注尺寸

    利用【插入】-【尺寸】命令或【尺寸】工具条上的选项标注必要的尺寸，结果如图3-21所示。

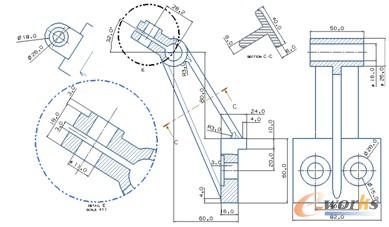

图3-21  添加尺寸

12 添加注释和标签

    还可以选择向图纸上添加注释和标签。使用【插入】菜单中相应的命令，或者【注释】工具条上的按钮，可以向图纸上添加各种文本和符号。

13 添加图纸格式

    在将所有必需的视图和注释全部添加到图纸上之后，可以添加图纸边界、标题栏、修订栏等。可以提前创建这些格式，将它们另存为模板，以后再将它们调用到图纸中。下面演示添加图纸格式的一种方法。

    1）选择菜单【文件】-【导入】-【部件】命令，系统弹出【导入部件】对话框，如图3-22所示。本例使用该对话框的默认设置，直接单击【确定】按钮。

    2）找到UG NX安装目录下的UG\NX 6.0\UGII\templates文件夹，选择A0-noviews-sheet-template.prt并将其导入，如图3-23所示。

图3-22  【导入部件】对话框图

图3-23  导入模板部件

    3）系统弹出【点】对话框，直接使用WCS的原点，单击【确定】按钮，结果如图3-24所示。

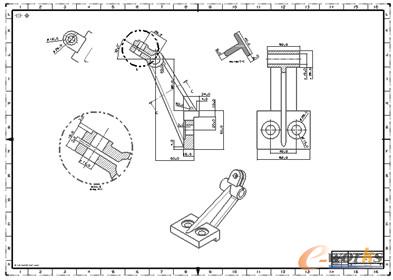

图3-24  添加图纸格式
