第三章 工程制图的实用功能剖析

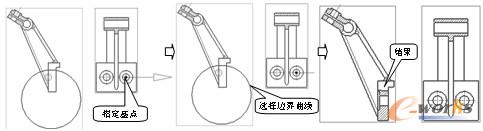

    3）【局部剖】对话框包含几个步骤图标，用于完成创建局部剖所需的交互步骤。每当完成一个步骤之后，就会自动跳到下一个步骤。当然也可以手动切换。最后单击【应用】按钮，创建局部剖视图，如图3-9所示。

图3-9  创建局部剖视图1

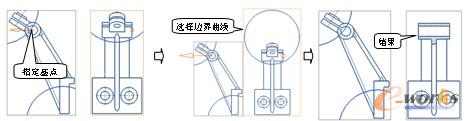

    4）侧视图的另外两个局部剖也按照上述方法创建，过程如图3-10、图3-11所示。

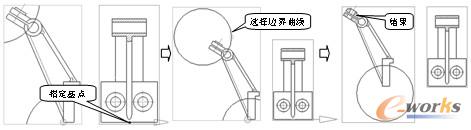

图3-10  创建局部剖视图2

图3-11  创建局部剖视图3

6 创建局部视图

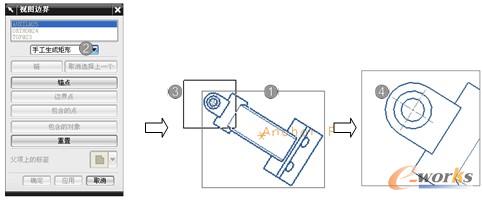

    单击【视图】工具条的【视图边界】按钮，系统弹出【视图边界】对话框，在绘图界面选择创建局部视图的边界，接着在【视图边界】的下拉列表框中选择【手工生成矩形】选项，最后在视图中手动框选局部视图部分，结果如图3-12所示。

图3-12  创建局部视图

7 添加一个截面视图

    1）选择侧视图，单击鼠标右键，在弹出的快捷菜单中选择【添加剖视图】命令，系统弹出【剖视图】选项条。

    2）单击【剖视图】选项条上的“视图样式”按钮，系统弹出【视图样式】对话框，如图3-13所示进行设置，然后单击【确定】按钮。

图3-13  设置截面选项

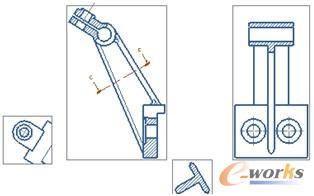

    3）在侧视图的剖切位单击并移动光标以放置视图，然后按〈Esc〉键退出剖视图命令。结果如图3-14所示。

图3-14  添加截面视图
