第五章 自行车架造型实例精讲

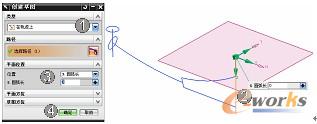

   5）选择菜单【插入】-【草图】命令，或单击【曲线】工具条中的“草绘”按钮，系统弹出【创建草图】对话框，单击对话框中【类型】下按钮，选择类型【在轨迹上】。选择如图5-5所示曲线，在对话框中【平面位置】下【圆弧长】文本框中输入0，再单击对话框中的“确定”按钮进入草绘界面。

图5-5  【创建草图】对话框

    6）进入草绘界面后，绘制草绘截面，如图5-6所示。

    7）绘制好截面后，单击【草图生成器】中“完成草绘”按钮完成操作，结果如图5-7所示。

图5-6  草绘截面

图5-7  草绘结果

    8）同理，在如图5-8所示曲线上绘制草绘截面。

图5-8  选择曲线绘制截面

    9）进入草绘界面后绘制截面，如图5-9所示。

    10）绘制好截面后，单击【草图生成器】中“完成草图”按钮完成操作，结果如图5-10所示。

图5-9  草绘截面

图5-10  草绘结果

    11）在如图5-11所示曲线上绘制草绘截面。

图5-11  选择曲线绘制截面

    12）进入草绘界面后绘制截面，如图5-12所示。

    13）绘制好截面后，单击【草图生成器】中“完成草图”按钮完成操作，结果如图5-13所示。

图5-12  草绘截面

图5-13  草绘结果

    14）在如图5-14所示曲线上绘制草绘截面。

图5-14  选择曲线绘制截面

    15）进入草绘界面后绘制截面，如图5-15所示。

    16）绘制好截面后，单击【草图生成器】中“完成草图”按钮完成操作，结果如图5-16所示。

图5-15  草绘截面

图5-16  草绘结果

    17）在如图5-17所示曲线上绘制草绘截面。

图5-17  选取曲线绘制截面
