第五章 自行车架造型实例精讲

    18）进入草绘界面后绘制截面，如图5-18所示。

    19）绘制好截面后，单击【草图生成器】中“完成草图”按钮完成操作，结果如图5-19所示。

图5-18  草绘截面

图5-19  草绘结果

    20）选择菜单【插入】-【扫掠】-【沿引导线扫掠】命令，或单击【特征】工具栏“沿引导线扫掠”按钮，系统弹出【沿引导线扫掠】对话框，选择扫掠截面与引导线，接着在【偏置】选项组下【第二偏置】文本框中输入偏置值5，使之向内偏移，如图5-20所示。

    21）选择好截面与引导线并输入偏置值后，再单击对话框中“确定”按钮完成操作，结果如图5-21所示。

图5-20  选择截面与引导线

图5-21  扫掠结果

    22）选择菜单【插入】-【扫掠】-【沿引导线扫掠】命令，或单击【特征】工具条中“沿引导线扫掠”按钮，系统弹出【沿引导线扫掠】对话框，选择扫掠截面与引导线，如图5-22所示。

    23）选择好截面与引导线后，单击【布尔】选项组下按钮选择类型【求和】，再单击对话框中“确定”按钮完成操作，结果如图5-23所示。

图5-22  选择截面与引导线

图5-23  扫掠结果

    24）选择菜单【插入】-【扫掠】-【沿引导线扫掠】命令，或单击【特征】工具条中“沿引导线扫掠”按钮，系统弹出【沿引导线扫掠】对话框，选择扫掠截面与引导线，如图5-24所示。

    25）选择好截面与引导线后，单击对话框中“确定”按钮完成操作，结果如图5-25所示。

图5-24  选择截面与引导线


图5-25  扫掠结果

    26）采用上述操作进入【沿引导线扫掠】对话框，选择截面与引导线，接着在【偏置】选项组下【第一偏置】文本框中输入偏置值5，使之向内偏移，再单击【布尔】选项组下按钮选择类型【求和】，选择实体与其求和，如图5-26 所示。

    27）选择好截面与引导线后，单击对话框中“确定”按钮完成操作，结果如图5-27所示。

    28）进入【沿引导线扫掠】对话框，选择截面与引导线，按图5-28所示进行操作。

    29）选择好截面与引导线后，单击对话框中“确定”按钮完成操作，结果如图5-29所示。

    30）选择菜单【插入】-【设计特征】-【拉伸】命令，或单击【特征】工具条“拉伸”按钮，系统弹出【拉伸】对话框。单击对话框【截面】组下的按钮，系统弹出【创建草图】对话框，选择作图平面，再单击对话框中“确定”按钮进入草绘界面，如图5-30所示。

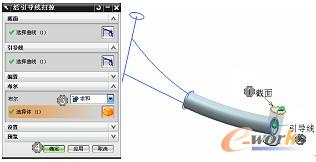

图5-28  选择截面、引导线与求合体
