第五章 自行车架造型实例精讲

图5-57  草绘所得

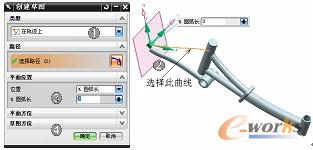

    57）采用上述操作进入【草绘】对话框，单击【草绘】对话框中【类型】选项组下按钮，选择类型【在轨迹上】，选择上一步草绘所得曲线，接着在对话框中【平面位置】选项组下【圆弧长】文本框中输入值0，再单击“确定”按钮进入草绘界面，如图5-58所示。

图5-58  【创建草图】对话框

    58）进入草绘界面后，绘制草绘截面，如图5-59所示。

    59）绘制好截面后，单击【草图生成器】中“完成草图”按钮完成草图，结果如图5-60所示。

图5-59  草绘截面

图5-60  草绘所得

    60）选择菜单【插入】-【扫掠】-【沿引导线扫掠】命令，或单击【特征】工具条中“沿引导线扫掠”按钮，系统弹出【沿引导线扫掠】对话框，选择扫掠截面与引导线，如图5-61所示。

    61）选择好截面与引导线后，在【偏置】选项组下【第二偏置】文本框中输入-5，使其向内偏移，再单击对话框中“确定”按钮完成操作，结果如图5-62所示。

图5-61  选择扫掠截面、引导线

图5-62  扫掠所得
