第五章 自行车架造型实例精讲

图5-29  扫掠结果

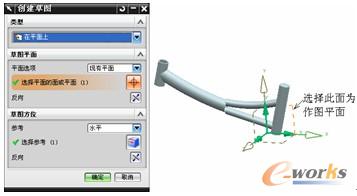

图5-30  【创建草图】对话框

    31）进入草绘界面后，绘制拉伸截面，如图5-31所示。

    32）绘制好截面后，单击【草图生成器】中“完成草图”按钮，完成草图绘制并返回【拉伸】对话框设置参数，单击【方向】组下按钮改变拉伸方向。设置【限制】选项组下【结束】参数为120，再单击【布尔】选项组下按钮选择类型【求差】，选择与其求差的实体，最后单击【确定】按钮生成实体，并关闭【拉伸】对话框，如图5-32所示。

图5-31  拉伸截面

图5-32  拉伸求差

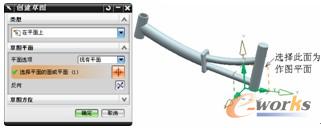

    33）采用上述操作进入【创建草图】对话框，选择下XY面为作图平面，再单击对话框中“确定”按钮进入草绘界面，如图5-33所示。

    34）进入草绘界面后，绘制拉伸截面，如图5-34所示。

    35）绘制好截面后，单击【草图生成器】中“完成草图”按钮，完成草图绘制并返回【拉伸】参数设置对话框，单击【限制】选项组下【结束】后按钮，选择类型【对称值】，再输入【距离】参数35，单击对话框中 “确定”按钮完成操作，如图5-35所示。

图5-33  选择作图平面

图5-34  拉伸截面

图5-35  拉伸所得

    36）选择菜单【插入】-【细节特征】-【倒圆角】命令，或单击【特征操作】工具条中的“边倒圆”按钮，弹出【边倒圆】对话框，接着在绘图区选择上一步拉伸所得两边缘为圆角选择边，如图5-36所示。

    37）在对话框的文本框中输入倒圆半径10，再单击“确定”按钮完成操作，如图5-37所示。

图5-36  【边倒圆】对话框

图5-37  倒圆角所得

    38）选择菜单【插入】-【设计特征】-【拉伸】命令，或单击【特征】工具条中“拉伸”按钮，系统弹出【拉伸】对话框。单击对话框【截面】组下的“草绘”按钮，系统弹出【创建草图】对话框，选择XY面为作图平面，再单击对话框中“确定”按钮进入草绘界面，如图5-38所示。

图5-38  选择作图平面

    39）进入草绘界面后，绘制拉伸截面，如图5-39所示。

    40）绘制好截面后，单击【草图生成器】中“完成草图”按钮，完成草图绘制并返回【拉伸】参数设置对话框。单击【限制】选项组下【结束】后按钮，选择类型【对称值】，接着输入距离参数50，再选择【布尔】类型为【求和】，选择实体与其求和，单击对话框中“确定”按钮完成操作，如图5-40所示。

图5-39  拉伸截面

图5-40  拉伸所得
