第五章 自行车架造型实例精讲

    41）采用上述操作进入草绘界面，绘制拉伸截面，如图5-41所示。

    42）绘制好截面后，单击【草图生成器】中“完成草图”按钮，完成草图绘制并返回【拉伸】参数设置对话框。单击【限制】选项组下【结束】后按钮，选择类型【对称值】，接着输入距离参数50，再单击对话框中“确定”按钮完成操作，如图5-42所示。

图5-41  拉伸截面

图5-42  拉伸所得

    43）选择菜单【插入】-【草图】命令，或单击【曲线】工具条中“草绘”按钮，系统弹出【创建草图】对话框，选择上一步拉伸所得片体为作图平面，再单击对话框中“确定”按钮进入草绘界面，如图5-43所示。

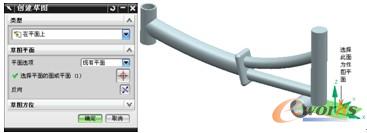

图5-43  选择作图平面

    44）进入草绘界面后绘制草绘截面，如图5-44所示。

    45）绘制好截面后，单击【草图生成器】中“完成草图”按钮。完成草图，结果如图5-45所示。

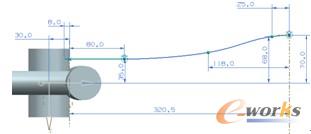

图5-44  草绘截面

图5-45  草绘所得

    46）采用上述操作进入【草绘】对话框，单击【草绘】对话框中【类型】选项组下按钮，选择类型【在轨迹上】，选择上一步草绘所得曲线，接着在对话框中【平面位置】选项组下【圆弧长】文本框中输入值0，再单击“确定”按钮进入草绘界面，如图5-46所示。

图5-46  【创建草图】对话框

    47）进入草绘界面后，绘制草绘截面，如图5-47所示。

    48）绘制好截面后，单击【草图生成器】中“完成草图”按钮完成草图，结果如图5-48所示。

    49）选择菜单【插入】-【扫掠】-【沿引导线扫掠】命令，或单击【特征】工具条中“沿引导线扫掠”按钮，系统弹出【沿引导线扫掠】对话框，选择扫掠截面与引导线，按图5-49所示输入值5，使其向内偏移，再单击对话框中“确定”按钮完成操作，结果如图5-50所示。

图5-47  草绘截面

图5-48  草绘所得

图5-49  选择扫掠截面和引导线

图5-50  扫掠所得

    50）选择菜单【插入】-【设计特征】-【拉伸】命令，或单击【特征】工具条中“拉伸”按钮，系统弹出【拉伸】对话框。单击对话框【截面】选项组下的按钮，系统弹出【创建草图】对话框，选择XY面为作图平面，再单击对话框中按钮进入草绘界面，如图5-51所示。

图5-51  选择作图平面

    51）进入草绘界面，绘制拉伸截面，如图5-52所示。

    52）绘制好截面后，单击【草图生成器】中“完成草图”按钮，完成草图绘制并返回【拉伸】参数设置对话框。单击【限制】选项组下【结束】后按钮，选择类型【对称值】，接着输入距离参数250，再单击对话框中“确定”按钮完成操作，结果如图5-53所示。

    53）选择菜单【插入】-【来自体的曲线】-【求交】命令，或单击【曲线】工具条中“相交曲线”按钮，系统弹出【相交曲线】对话框。选择上一步拉伸所得片体为第一组面，选择图5-54所示面为第二组面，再单击对话框中“确定”按钮完成操作。

图5-52  拉伸截面

图5-53  拉伸所得

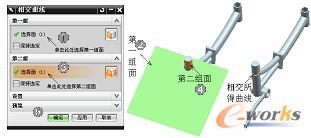

图5-54  相交曲线

    54）选择菜单【插入】-【草图】命令，或单击【曲线】工具条中“草绘”按钮，系统弹出【创建草图】对话框。选择上一步拉伸所得片体为作图平面，再单击对话框中“确定”按钮进入草绘界面，如图5-55所示。

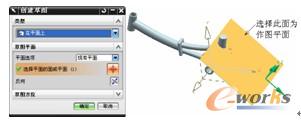

图5-55  【创建草图】对话框

    55）进入草绘界面，绘制草绘截面，如图5-56所示。

    56）绘制好截面后，单击【草图生成器】中“完成草图”按钮完成草图，结果如图5-57所示。

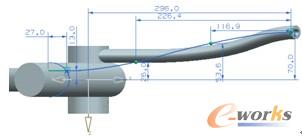

图5-56  草绘截面
