第一十二章 使用OpenFiler自制虚拟机环境的SAN

12.2.3  创建iSCSI的分区和连接

    VG组合完毕之后，我们可以为整个大的VG划分逻辑分割区，在一般的SAN设备上，这些逻辑分割区都称为LUN，而在OpenFiler上则称为LV。本章的重点是划分出具备iSCSI连接能力的LUN，因此步骤是先做出LUN，之后再开启iSCSI Target功能，并且指定iSCSI的参数，步骤为：

    *开启iSCSI的步骤

    （1）开启iSCSI功能。

    （2）创建iSCSI的LUN。

    （3）配置访问iSCSI的IP网络。

    （4）配置iSCSI的参数。

    （5）使用iSCSI的客户端测试是否成功。

    1. 开启iSCSI Target Server功能

    在OpenFiler中，默认是将iSCSI Target Server的功能关闭，因此我们要使用操作系统作为iSCSI SAN，必须先将其打开，只要到System选项卡下，将原来Disabled的iSCSI target server的Enable按钮单击即可。当然你也可以在这里开启其他的功能，包括FTP、SMB、NFS等。

▲  在这里可以将需要的功能开启

    2. 创建iSCSI逻辑分区LUN

    在独立存储设备中，LUN（Logical Unit Number）是最重要的基本单位。LUN可以被SAN中的任何主机访问，不管是透过HBA或是iSCSI。就算是软件激活的iSCSI，也可以在不同的操作系统之下，在操作系统启动之后利用软件的iSCSI initiator访问LUN。在OpenFiler之下，LUN被称为Logical Volume（LV），因此在OpenFiler下创建LUN就是创建LV。

    *在OpenFiler下创建iSCSI的LUN

    1．进入OpenFiler的Web接口，选择Volumes中的Manage Volumes。

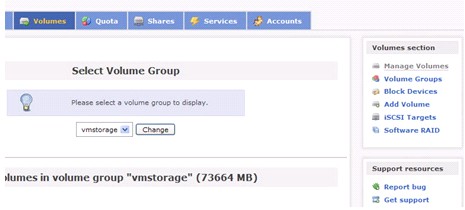

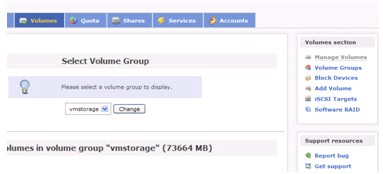

    2．选择Volume Groups，可以看到目前已经创建的vmstorage这个VG，目前上面还没有任何LUN。

▲  选择选项

    3．单击Add Volume按钮，就会进入加入新LV的画面。最下面有一个创建LV的地方，我们输入LV的名称（如LUN01），输入描述、大小，并且在Filesystem/volume type下拉列表框中选择iSCSI。之后单击Create按钮。

▲  选择添加卷，并且输入大小和说明

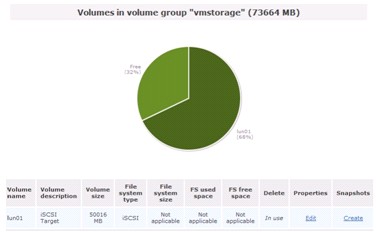

    4．至此iSCSI的LUN已经创建完毕了。

▲  创建完毕了

    3. 开启IP网络

    由于iSCSI是走IP网络，因此我们要允许网络中的计算机可以透过IP来访问。下面就是OpenFiler中IP网络和同一网段中其他主机的连接方法。

    *配置OpenFiler中的IP网段

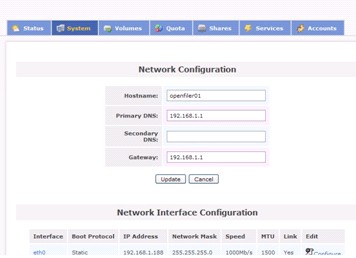

    1．进入OpenFiler中的System，并且直接拉到页面的下方。

▲  拉到页面下方

    2．在Network Access Configuration的地方输入这个网络访问的名称，如VM。

    3．输入主机的IP段。注意不可以输入单一主机的IP，这样会都无法访问。我们在这边输入192.168.1.0，表示从192.168.1.1一直到192.168.1.254都能访问。

▲  给这个网段一个名称，如VM

▲  输入网段IP而非主机IP

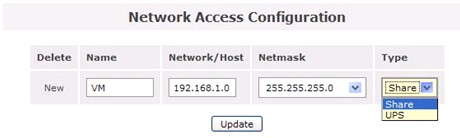

    4．在Netmask中选择255.255.255.0，并且在Type下拉列表框中选择Share，之后即可以单击Update按钮。

▲  选择完之后就更新

    5．至此就可以在这个OpenFiler中看到被授权的网段了。

    4. 配置iSCSI参数

    配置iSCSI参数主要是让客户端能利用这个参数访问到LUN。在OpenFiler中，配置参数的动作很简单，主要就是先添加iSCSI的设备号码，并且将LUN映像到这个号码上，最后再经过安全配置，就可以连接了。

    *配置iSCSI连接参数

    1．还是进入OpenFiler的Volumes中，并且选择iSCSI Targets。

▲  选择选项

    2．此时会出现Add new iSCSI Target。你会看到有一个Target IQN的字段，这个字段称为iSCSI合格证（iSCSI Qualified Number），是每一个iSCSI唯一的编号，也是在网络上辨认iSCSI设备的唯一编号。这个号码由系统产生，我们可以不需要更动。在此单击Add按钮。

▲  这里要加入iSCSI的合格编号

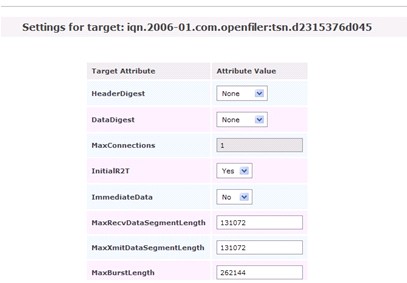

    3．在新增之后，我们可以在方块下方看到完整的IQN参数，这个参数暂时不用更动，使用默认值即可。

▲  这边有iSCSI的使用选项

    4．在IQN创建之后，接下来我们要做的就是将LUN映射到这个IQN上，动作也很简单，因为OpenFiler都帮我们做好了。只要进入LUN Mapping的选项卡，选择你刚才创建的LUN（如图中的lun01），并且单击Map按钮即可。

▲  选择映射IQN到刚才的LUN上

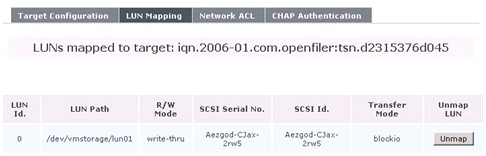

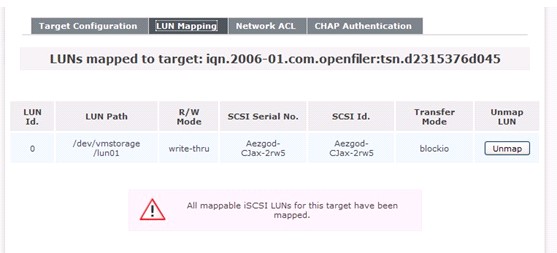

    5．映射完成后，会出现如下图所示的的画面，随时可以再Unmap。

▲  映射完毕

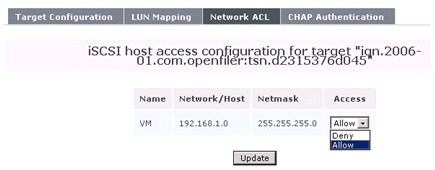

    6．此时选择Network ACL选项卡，将Access改成Allow，如下图所示，并且单击Update按钮。

▲  要让网络上的用户可以读取，要改成Allow

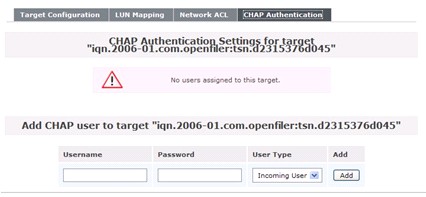

    7．如果你希望系统更为安全，可以在CHAP之中加入账号及密码，我们在此先不配置这个项目，使用网段的限制即可。

▲  如果需要更安全的配置，可以使用CHAP

    8．到此，你的iSCSI已经完全可以使用了，只要你的操作系统安装了iSCSI initiator，不管是软件还是硬件的。

    5. 使用Windows系统测试iSCSI的连接

    在安装VMware或Hyper-V之前，我们可以使用XP、Vista或是Windows Server 2008等系统来测试这个iSCSI的连接是否成功，尤其是在Vista或是Windows Server 2008下，操作系统本身就附有iSCSI initiator，而XP则是需要安装，我们就来看看XP操作系统下的连接方式。

    *下载及安装XP的iSCSI Initiator

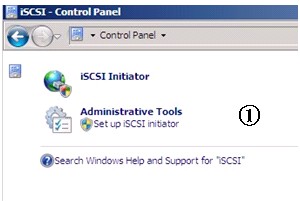

    1．如果你使用的是Vista或是Windows Server 2008，则在控制台中就已经有iSCSI的连接器。

▲  在Vista或是Windows Server 2008已经有iSCSI的连接器了

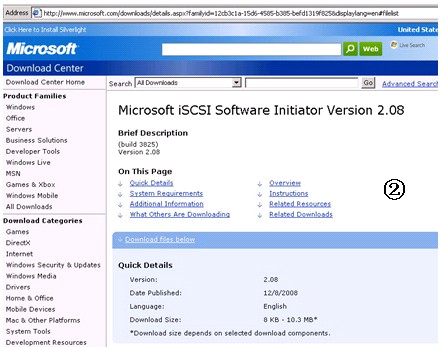

    2．如果使用XP，则必须去微软下载iSCSI initiator for XP。我们直接到微软的官方网页下载，在Google中直接输入XP iSCSI即可找到下载点。

▲  官方下载点

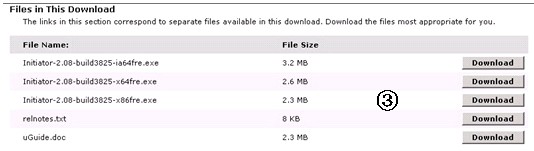

    3．下载时选择你的XP版本，大部分都是32位，下载X86版本即可。

▲  选择你的版本，通常使用XP都是32位版本的

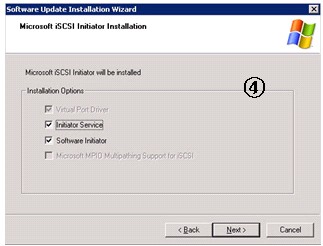

    4．下载回来后直接单击开始安装，第一个画面中，我们两项都要选中。

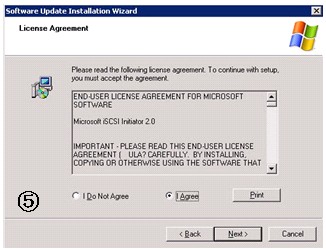

    5．同意后单击Next按钮。

▲  两项都要选中

▲  开始安装

    6．接下来将开始安装。

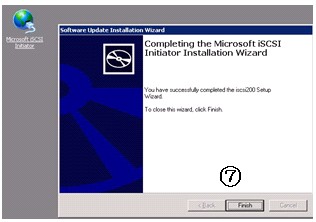

    7．当安装完毕会弹出如下图所示的画面，在桌面上也会有连接图示。

▲  主要是在Windows 中加上iSCSI initiator的服务

▲  安装完毕

    8．进入该图示，由于没有任何连接，因此这里会是空的。选择Discovery选项卡，并且单击Add按钮来新增iSCSI Target。

    9．输入安装OpenFiler的IP，直接单击OK按钮即可。

▲  选择Discover来输入Target Server的IP

▲  在这里输入IP

    10．此时在Targets选项卡中，就会出现我们对映的LUN，但这个时候的状态是Inactive，即无法使用，单击Log On…按钮登录。

    11．当出现如下图所示的画面时，表示我们要将这个LUN加入计算机中，单击OK按钮即可。

▲  虽然映射成功，但还没登录无法使用，要单击Log On按钮登录

▲  选择要登录的LUN

    12．当加入之后，可以看到状态已经是连接上了。

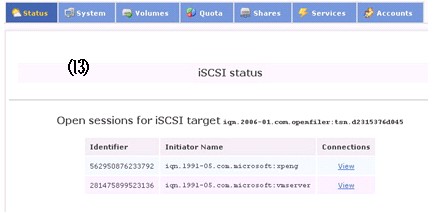

    13．此时我们回到OpenFiler的网页接口上，也可以看到连接的情况。

▲  已连接了

▲  连接完毕，可以在Web接口上看到连接情况

    6. iSCSI在XP下的基本分享单位

    常常使用共享磁盘的人都知道，不管是Windows的或是Linux的分享，基本上都是使用共享文件夹。但是在iSCSI的使用时，我们竟然可以用到分割区的层次。可以在上面安装不同的文件系统，并且可以针对不同的需要进行分享，如文件层次的共享文件夹、Cluster层次的quorum硬盘等，在本书的稍后会有介绍。

    *用XP观察iSCSI在操作系统下的对应

    1．进入XP中，并且在我的计算机上右击，选择Manage选项。

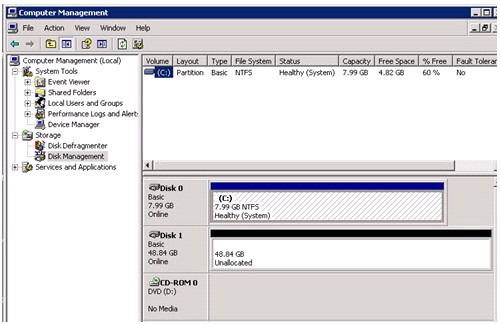

    2．选择Disk Management。此时你会看到新增的磁盘，上面并没有安装任何文件系统。

▲  选择选项

▲  已经可以在这里看到iSCSI硬盘了

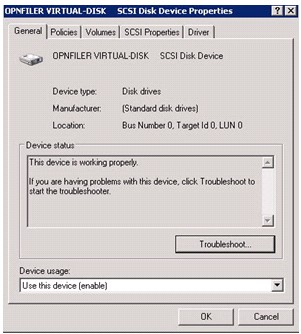

    3．在这个磁盘上右击并选择Properties选项。

    4．此时你可以看到这个磁盘，在XP下竟然是以一个单一分割区的方式呈现，让整个应用的灵活性大增。

▲  选择选项

▲  在XP下是一个分割区，可用灵活性大增

结 语

    在这一章中，我们充分了解了OpenFiler的iSCSI配置以及连接，而不管是VMware或是Hyper-V，都可以使用iSCSI的LUN来完成虚拟机的放置。有了独立的存储设备，整个虚拟机的功能才可能完整实现，因此在真正购买企业级的SAN或存储设备之前，使用免费的OpenFiler进行测试是最省成本的方案。甚至如果你使用的网络设备是10GB以上的交换机及网卡，更可以直接使用OpenFiler作为上线时的VMware存储设备，让整个虚拟机环境的成本又节省不少。
