第七章 UG NX 7.5固定轴曲面轮廓铣教程与实例精讲

侧倾
当选择【侧倾】选项时，通过选择加工轴线（中心线）来定义刀具，使其避免过切检查几何体。

（2）检查安全距离：定义刀具与检查几何之间的距离，主要是为了防止刀具或刀柄与检查几何体干涉，如图7-157所示。
（3）部件安全距离：定义刀具自动进刀与退刀的距离，是从部件几何体表面上的加工余量偏置后的文本框中开始测量的，主要是为了防止刀具或刀柄与部件几何体发生干涉，如图7-158所示。

图7-157  检查安全距离

图7-158  部件安全距离

5．更多

【更多】选项卡如图7-159所示。

切削步长：可控制部件几何体上的刀具位置点之间沿切削方向的直线距离。步长越小，刀轨沿部件几何体轮廓的运动就越精确。只要步长大小不影响指定的部件内公差/部件外公差值，系统就会应用为“切削步长”输入的值。
最大步长：通过刀具百分比或指定某值来定义最大步长，如图7-160所示。

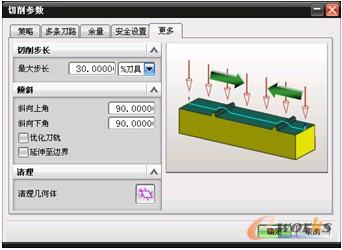

图7-159 【更多】选项卡

图7-160  最大步长

7.6.2  非切削移动
在【刀轨设置】卷展栏中单击“非切削移动”按钮，系统弹出【非切削移动】对话框，该对话框包括【进刀】、【退刀】、【传递/快速】、【避让】和【更多】5个选项卡，如图7-161所示。

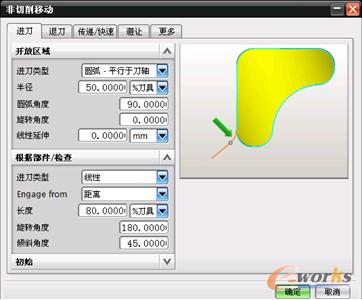

图7-161 【非切削移动】对话框

1．进刀

（1）开放区域

下面介绍【进刀】选项卡【开放区域】里所有操作选项及参数，如表7-2所示。

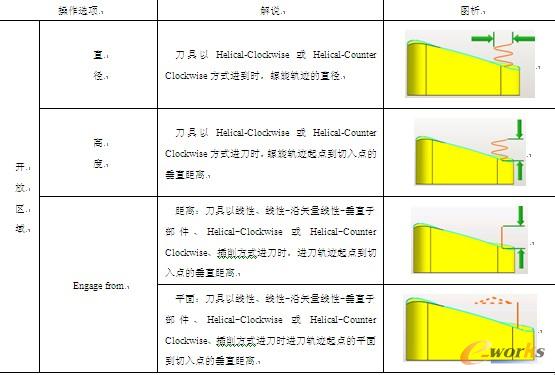

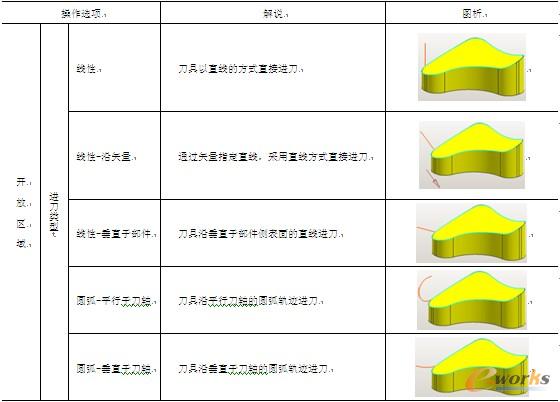

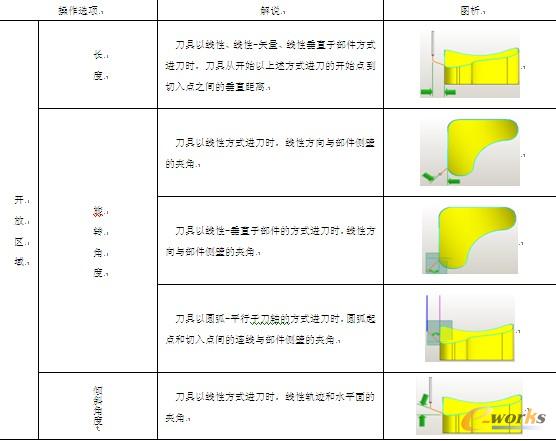

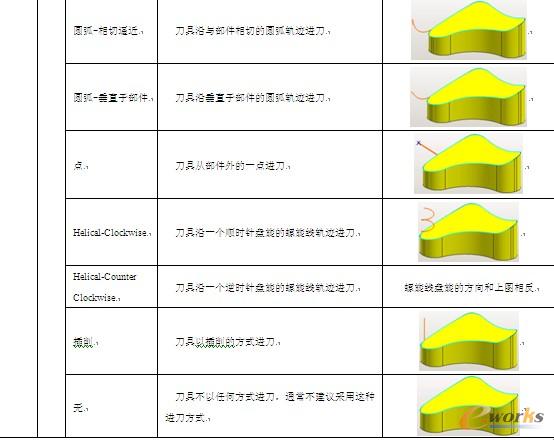

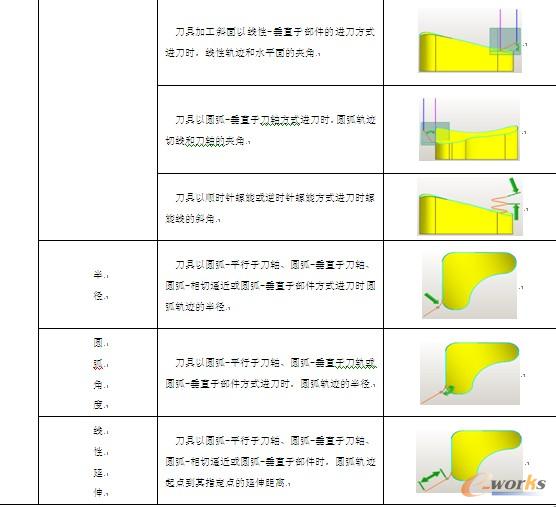

表7-2 【进刀】选项卡【开放区域】操作选项解说及图析
