第三章 建筑物内流场舒适度计算

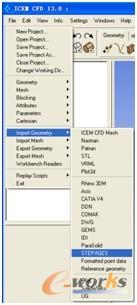

如图3-2所示，选择[File]>[ImportGeometry]>[STEP/IGES]菜单命令，打开“SelectSTEP/IGESfiles”对话框。

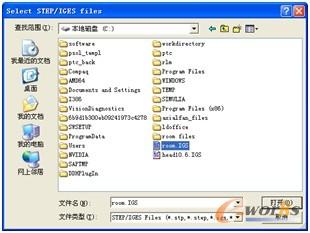

1）选择“room.IGS”，导入该文件，如图3-3所示。

图3-2打开“SelectSTEP/IGESfiles”对话框

图3-3导入文件

2）导入方式属性栏出现导入该文件的有关选项，如图3-4所示。
3）保持默认设置，单击“OK”按钮。弹出“Createnewproject”对话框，单击“Yes”按钮，确认建立该项工作，如图3-5所示。

图3-4导入方式属性栏

图3-5确认建立该项工作

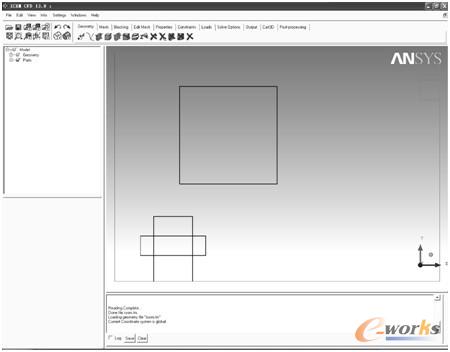

4）视图区出现导入后的room.IGS文件，如图3-6所示。

图3-6导入后的room.IGS文件

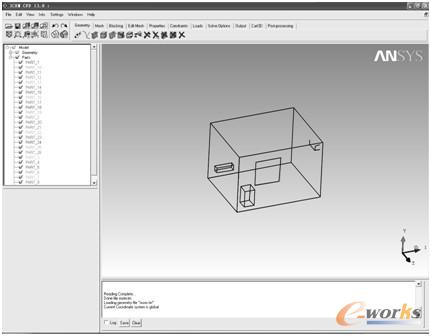

5）旋转并缩小视图，同时展开左侧项目树[Model]>[Parts]，可以看到，模型存在很多个小面，如图3-7所示。

图3-7展开项目树

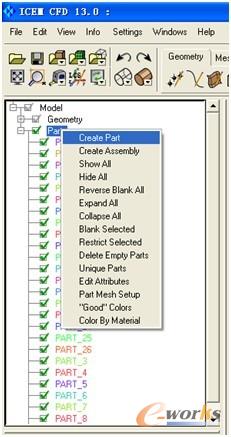

6）开始设置边界条件，右键单击[Model]>[Parts]，选择“CreatePart”命令，如图3-8所示。

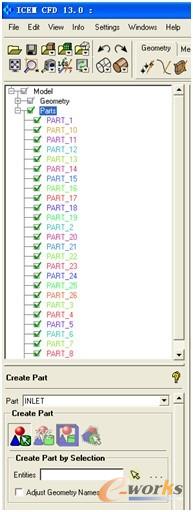

7）“CreatePart”项属性栏展开，输入“Part”名：INLET，如图3-9所示。

图3-8选择“CreatePart”命令

图3-9输入“Part”名
