本节主要介绍HyperMesh应用程序的用户界面，主要包括以下内容。

    ●HyperMesh颜色选项对话框。

    ●HyperMesh菜单栏

    ●HyperMesh工具栏组

    ●HyperMesh标签区

    ●HyperMesh计算器

    2.2.1 HyperMesh颜色选项对话框

    路径：Preferences > colors。

    HyperMesh颜色选项对话框中的功能允许用户为图形用户界面下创建的各种元素以及不同的几何模型或网格对象选择特定的颜色。这些功能细分为如下类别标签。

    1．General Tab（通用标签）

    General标签中的功能用于控制图形区背景色的改变和渐变方向，以及全局坐标轴的颜色，如图2-2所示。

图2-2 General Tab

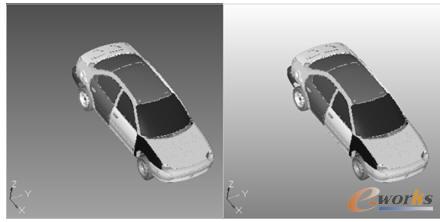

    用户可以为Background 1和Background 2分别设定任何想要的颜色，并控制其背景色的渐变，如图2-3所示。

图2-3 背景色的渐变

    同时也可以使用一系列的渐变功能框改变颜色的渐变方向和样式。每一个框图上都显示了该功能的渐变样式。

    最后，用户可为X、Y、Z的全局坐标轴向量及其名称字母设定不同的颜色，该坐标轴显示在图形区的左下角位置。

    单击Reset（复位）按钮可以将所有设置的改变还原为默认状态。单击Apply（应用）按钮程序将立即应用当前的设置，但不会关闭该对话框。单击Close（关闭）按钮将不会应用当前的设置，同时关闭当前窗口。
