第一十二章 视图的创建和参数设置

图纸管理包括新建图纸、打开已存图纸和编辑图纸。图纸管理可以通过“编辑”菜单和“图纸”工具栏的有关选项来实现。“图纸”工具栏如图12-1所示，有关操作说明介绍如下。

图12-1 “图纸”工具栏

12.2.1  新建图纸页

功能：建立新的图纸。
操作命令如下。
菜单：“插入”→“图纸页”。
工具栏：“图纸”→“新建图纸页”。
操作说明：执行上述命令后，打开如图12-2所示的“图纸页”对话框，在“大小”选项组选择图纸幅面类型、大小和比例，在“图纸页名称”文本框输入图纸名称，在“设置”选项组选择“毫米”单选按钮，单击“第一象限角投影”图标按钮 使其处于按下状态，最后单击“确定”按钮建立新图纸。

12.2.2  打开图纸页

功能：打开已存的图纸。
操作命令如下。
工具栏：“图纸”→“打开图纸页”。
操作说明：执行上述命令后，打开如图12-3所示的“打开图纸页”对话框，除当前正在工作的图纸页外，所有已保存的图纸显示在列表框中，从列表框中选择需要打开的图纸，单击“确定”按钮打开该图纸。

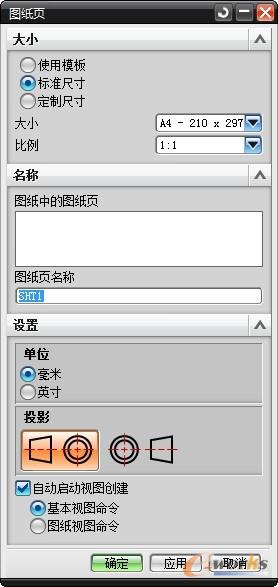

图12-2 “图纸页”对话框

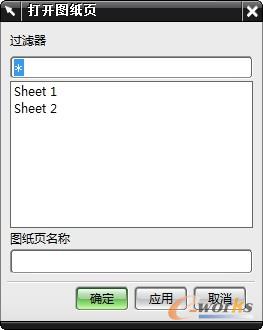

图12-3 “打开图纸页”对话框

12.2.3  编辑图纸页

功能；编辑已存的图纸。
操作命令如下。
菜单：“编辑”→“图纸页”。
工具栏：“制图编辑”→“编辑图纸页”。
操作说明：执行上述命令后，打开“图纸页”对话框，从“图纸中的图纸页”列表框中选择需要编辑的图纸，则可对图纸幅面、绘图比例等参数进行修改。修改完毕后单击“确定”按钮关闭对话框并保存对图纸的修改。
