第五章编辑特征

下面通过一个操作实例来辅助介绍此类移动复制的典型步骤。

1）单击（打开）按钮，弹出“文件打开”对话框。从随书光盘中的CH5文件夹中选择BC_5_YD_2.PRT，单击“打开”按钮。该文件存在的原始模型如图5-33所示。

2）在菜单栏的“编辑”菜单中选择“特征操作”命令，打开一个“菜单管理器”。

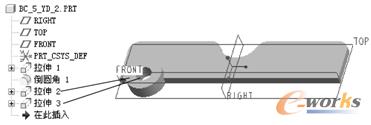

图5-33 文件中存在的原始模型

3）在“菜单管理器”的“特征”菜单中选择“复制”命令，接着在“菜单管理器”出现的“复制特征”菜单中选择“移动”→“选取”→“从属”→“完成”命令。

4）选择“拉伸2”特征，按住〈Ctrl〉键选择“拉伸3”特征，接着在“选取特征”菜单中选择“完成”命令。

5）在“菜单管理器”出现的如图5-34所示的“移动特征”菜单中选择“平移”命令，接着在出现的“选取方向”菜单中选择“平面”命令，如图5-35所示。

图5-34 “移动特征”菜单

图5-35 出现“选取方向”菜单

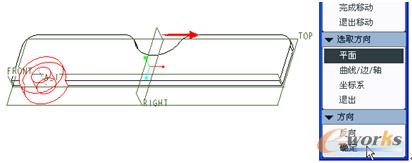

6）在模型窗口中选择RIGHT基准平面，接着在“菜单管理器”出现的“方向”菜单中选择“确定”命令，如图5-36所示。

图5-36 为操作选取方向

7）输入偏移距离为76，如图5-37所示，单击（接受）按钮。

图5-37 输入偏移距离

8）在“菜单管理器”的“移动特征”菜单中选择“完成移动”命令。

9）弹出如图5-38所示的“组元素”对话框和“组可变尺寸”菜单。在“组可变尺寸”菜单中选择“完成”命令。

10）在“组元素”对话框中单击“确定”按钮，移动（平移）复制的效果如图5-39所示。

图5-38 对话框和菜单

图5-39 平移复制的效果

11）在“菜单管理器”的“特征”菜单中选择“完成”命令。
