第六章工程特征

第一节孔

孔特征是一种较为常见的工程特征。在Pro/ENGINEER中，可以使用（孔工具）按钮，或者使用相应的“插入”→“孔”命令，在模型中创建简单孔和工业标准孔。创建孔特征时，一般需要定义放置参照、设置偏移参照及定义孔的具体特性。

6.1.1 孔的分类

孔特征可以分为两大类，即简单孔和工业标准孔（工业标准孔可简称标准孔）。

1．简单孔

简单孔主要是由带矩形剖面的旋转切口组成。注意，通常也将使用草绘孔轮廓的草绘孔归纳在简单孔的范畴内。简单直孔包括如下几种细分类型。

（预定义矩形轮廓）：使用Pro/ENGINEER预定义的矩形轮廓作为钻孔轮廓来创建的直几何。在默认情况下，创建的是单侧的简单孔。如果要创建双侧的简单直孔，可以打开“孔”工具操控板的“形状”面板来设置双侧简单直孔。所述的双侧简单直孔通常用于组件中。

（标准孔轮廓）：使用标准孔轮廓作为钻孔轮廓来创建的孔特征。可以为创建的孔指定埋头孔、沉孔和刀尖角度等。

（草绘孔）：此类孔特征使用草绘定义钻孔轮廓。

2．标准孔

标准孔是由基于工业标准紧固件表的拉伸切口组成的。系统会自动为标准孔创建螺纹注释。可以创建的标准孔类型包括标准螺纹孔、钻孔、锥形孔和间隙孔。

6.1.2 孔的放置参照和放置类型

创建孔特征，要求设置孔的放置参照和放置类型。下面介绍这两方面的知识。

1．孔的放置参照

通过选择放置参照来放置孔，并在需要时选择“偏移参照”来约束孔相对于所选参照的位置。

在模型上指定放置参照后，用户可以通过在孔预览几何中拖动放置控制滑块，或将放置控制滑块捕捉到某个参照上来重新定位孔。而“偏移参照”则使用户可以利用附加参照来约束孔相对于选取的边、基准平面、轴、点或曲面的位置。可以通过将偏移放置控制滑块捕捉到所需的参照来定义“偏移参照”，如图6-1所示，也可以在“孔”工具操控板的“放置”面板中先激活如图6-2所示的“偏移参照”收集器，然后选择参照。

图6-1 使用偏移放置控制滑块

图6-2 激活“偏移参照”收集器

2．孔的放置类型

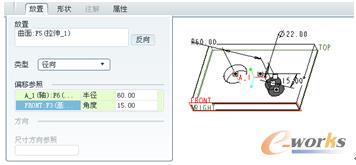

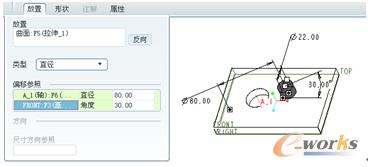

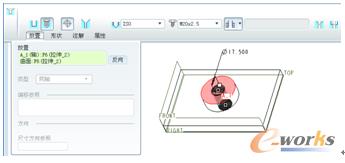

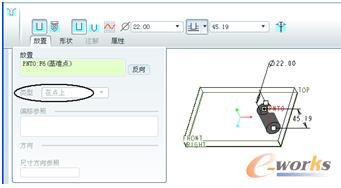

为孔特征选择放置参照后，系统会根据所选的放置参照提供一个默认的孔放置类型选项，用户也可以根据需要重新指定孔的放置类型。所述的孔放置类型定义了孔放置的方式。在“孔”工具操控板的“放置”面板中，从“类型”下拉列表框中可以选择其中一个放置类型选项，可能要应用到的放置类型选项包括“线性”、“径向”、“直径”、“同轴”和“在点上”。

下面结合图例介绍这些放置类型选项的应用特点。

（1）“线性”

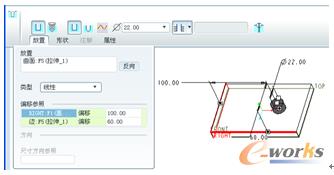

“线性”放置类型使用两个线性尺寸在曲面上放置孔，如图6-3所示。如果选取平面、圆柱体或圆锥实体曲面，或是以基准平面作为主放置参照，可以使用“线性”放置类型。如果选取曲面或基准平面作为主放置参照，则Pro/ENGINEER将此类型指定为默认放置类型。
