此套轧机上的管路系统共有5套：

    1、液压AGC系统配管

    2、低压液压系统配管

    3、冷却水系统配管

    4、油脂润滑系统配管

    5、气动系统配管

    由于此套轧机的机械结构非常复杂，且前后两架轧机的布置非常紧凑，而液压压下的万用轧机向来是以复杂的管路系统让设计者头疼万分，因此使用三维软件进行管路系统设计成为首选方案。在设计过程中，INVENTOR的使用，使三维管路设计成为可能，且由于INVENTOR管路设计功能的使用大大的提高了设计效率。

    下面展示了一部分管路系统及整体装配：

    1．低压液压系统管路。低压系统主要是指AGC压下油缸以为的各种辅助油缸的油路系统。

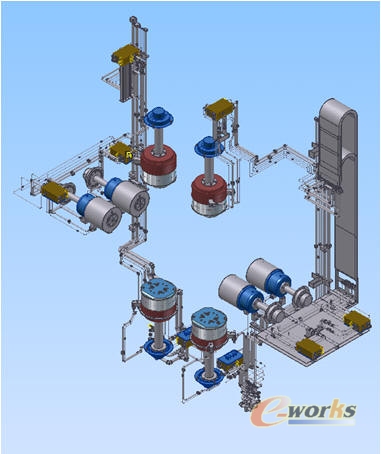

    2.AGC压下油缸液压管路系统

    图中所示为AGC油缸的控制管路系统。每一套油缸都配有一个控制阀块，和一套独立的管路系统。在设计中，阀块到油缸之间的管路要尽量短，以提高控制系统的响应特性。INVENTOR的使用，使机械本体设备一目了然，可以使阀台的布置最优化，在提高设计效率的同时也使设计质量有了很大的提高。

    3.水冷系统管路。

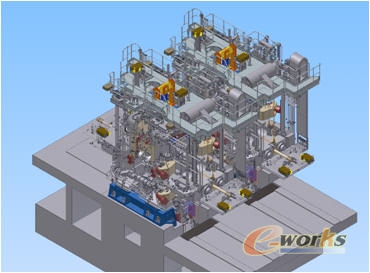

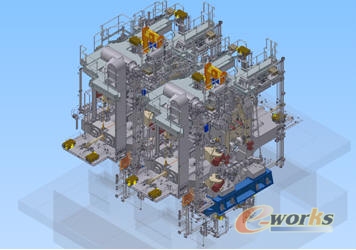

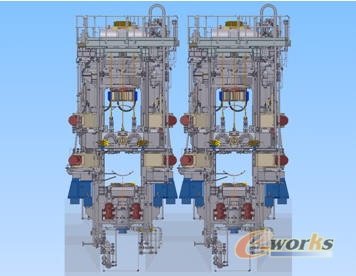

    总体装配图：

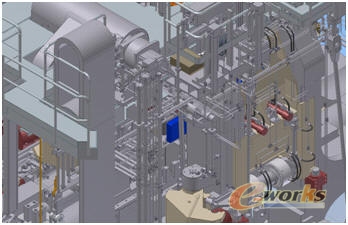

    细部效果图
