Inventor攻略之利用 Inventor 草图进行概念(方案)设计
发表时间:2008-2-27 Autodesk  来源:Autodesk
草图(Sketch)是三维造型的基础,绘制草图是创建零件的第一步。草图多是二维的,也有三维草图。 在创建二维草图时,必须先确定草图所依附的平面,即草图坐标系确定的坐标面,这样的平面可以是一种“可变的、可关联的、用户自定义的坐标面”。

    2.2.3. 草图功能下的CAGD(计算机辅助几何设计)

    计算机辅助几何设计,也就是CAGD(Computer Aided Geometrical Design),是以计算几何为理论基础、以计算机软件为载体,进行几何图形的表达、分析、编辑和保存的一种技术方法,被称为“计算机辅助几何设计”。这是任何CAD软件功能的底层机制。

    如果以机械工程师的熟悉的知识,可以粗略地理解为:CAGD 功能应用就是用几何作图法来求解设计参数。在CAGD功能支持下,用户不必有高深的数学基础,不必构建复杂的解析计算模型,也能完成精确而快速的二维、甚至一些三维几何图形的构建与数据分析,进而得到要求的设计参数。

    下面将举例说明如何在草图中应用CAGD:

    1. 设计参数求解实例之一:模型参见“草图功能下的CAGD\01链轮节圆半径. IPT”

    已知条件:齿距t=12.7mm、齿数Z=17,求链轮节圆半径,参见图2-4:

    图2-4 链轮设计图

    求解步骤

    1) 创建17边的正多边形,尺寸驱动边长为12.7mm

    2) 标注中心到多边形顶点的对齐参考尺寸(参见图2-5)

    图2-5 链轮设计参数求解实例

    3) 如果变更链条节距,仅仅需要修改尺寸12.7,便可得到新的结果。这就是参数化设计的好处所在。

    2. 设计参数求解实例之二:模型参见“草图功能下的CAGD \02三齿轮_求B对A的相对位置.IPT”

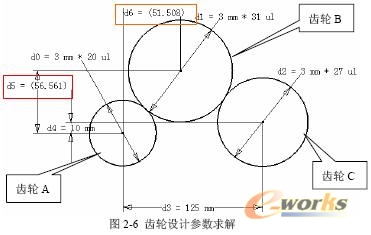

    三个齿轮(A/B/C相切)的参数已经确定,齿数为20、31和27,模数3。A-C齿轮水平中心距为125mm、垂直中心距为10mm。求解B齿轮相对于A齿轮的中心位置尺寸,结果参见图2-6。

本文系e-works专稿,未经授权严禁转载。
