| | Inventor在防爆电缆卷筒设计中的应用 | | 发表时间：2008-3-8 段楠 来源：万方数据 | | | 应用Inventor软件对电缆卷筒进行了三维建模和虚拟装配，分析了三维建模的过程和技术要点，并由电缆卷筒的模型生成关联的工程图，提高了电缆卷筒系列化设计的效率和质量，对Inventor软件在其他产品设计中的应用有很重要的意义。 |
| |
2.2零件环境
任何时候创建或编辑零件都会激活零件环境。可以使用零件环境来创建特征、修改特征、定义定位特征、创建列阵特征以及将特征组合为零件。可以使用浏览器来编辑草图特征，显示和隐藏特征，创建设计笔记，使特征自适应。下面对一个较复杂的零件一电刷架进行造型:

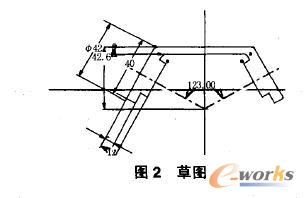

(1)新建一个零件文件，以任意平面绘草图。开始只需绘对称轴左或右的任意一部分(见图2)，然后用镜像工具，可以减少工作量。
右击选中结束草图，弹出下对话框，截面轮廓为下封闭区域，加材料，选中距离，在对话框中输人尺寸即可。

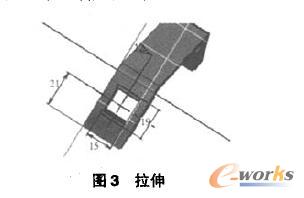

(2)在凸台上开电刷孔，在下斜面上绘草图，完成草图后拉伸，以里面的正方形为截面轮廓、减材料的方式、贯通的方式(见图3)。
(3)再在孔里做凸台，以上特征的草绘平面为草绘面，画下草图。

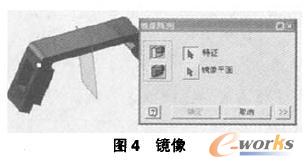

(4)镜像以复制电刷孔，在中间建立工作平面，选择B,C两特征，再选刚建立的工作平面为镜像平面，最后"确定"(见图4)。
| | | | |
|
|
|
| |
|
