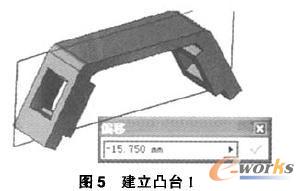

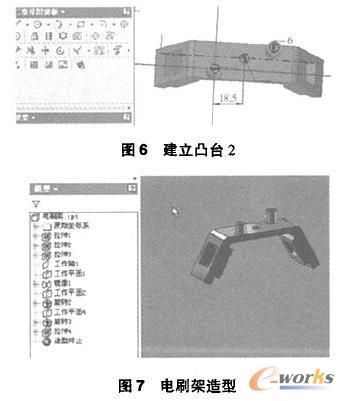

(6)完成以后，选中拉伸特征，用布尔运算切材料，贯通的方式，最后完成即可。就完成了对电刷架的三维造型(见图7)。

    同样的方法可以对其他零件设计造型。

    3虚拟装配

    在Inventor中，部件是零件和子部件的集合，在部件的环境下把零件装配成部件，这种以部件为中心的设计方法支持自上而下，自下而上，混合的设计流程，使设计过程更加简单有效。下面以电刷总成为例进行虚拟装配:

    (l)在对话框中选择插人方式。选择绝缘套的外圈和凸台的内圈，再选择同向或反向，确定即可。

    (2)将球装到电刷上，在装配对话框中选择配合方式，把电刷装到电刷架里。选择两侧面。同理，以配合的类型，再把另外两零件的相应侧面以对齐方式，偏移量为0加装配约束，两上表面再以对齐的方式，偏移量为2-3 mm进行装配。
