| | 基于Inventor API的渐开线直齿圆柱齿轮参数化造型 | | 发表时间：2008-3-12 肖春英 魏云平 来源：万方数据 | | | 介绍了利用Inventor API进行二次开发的原理,并分析了渐开线齿廊的构成，通过编程实现了渐开线直齿圆柱齿轮三维参数化造型。 |
| |
1.3开发关键技术
Inventor VBA是由微软提供并集成到Inventor中的一个特定开发工具。一方面它是与VBA通用的，同时还可以被定制，以满足特定程序的要求。通过定制，可以把程序嵌入到Inventor文件中，从而使程序与数据绑定在一起;也可以把程序存储为独立的.IVB文件，使其他用户可以共享该文件。
Inventor API是以面向对象的方式暴露Inventor内部对象的，因此开发主要涉及两个过程:对象的声明和对象实例的赋值。对象声明的格式为:Dim对象变量名As对象名;对象实例赋值的格式为:Set对象实例=……。如:
*声明Inventor草图圆弧对象变量:Dim oArc As SketchArc
*在草图环境中画一段圆弧。圆弧圆心为(0,0),起点为(10, 0)，终点为((0,10)，绘制方向为逆时针方向(如按顺时针，最后一个参数应改为False):
2渐开线标准齿轮参数化造型程序实现
虽然渐开线齿廓和相关的实体造型在设计过程中不是必需的，但对于机构演示、要求较低的数控加工还是必要的。在这种需求下，齿轮设计参数也可以进行适当简化。本文中对于高度变位系数、角度变位系数、齿厚渐薄量等齿形修正参数暂未考虑。
2.1齿廓基本参数与表达

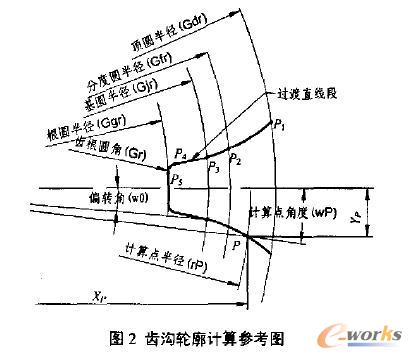

按照标准齿轮设计规则，有如图2所示齿沟轮廓计算参考图。
计算过程中用到如下一些基本参数:
·Pi(圆周率):Inventor中没有直接提供，比较精确的值可取为Pi=4*Atn(1);
·压力角Gylj:0.34906585弧度(20度弧度值);
·齿数Gz;给定(整数);
·模数Gm=O.1Gm(Inventor API以厘米作为长度单位，而创建草图一般使用毫米，此处直接将涉及长度的模数进行预处理);
·分度圆半径Gfr=0.5*Gz*Gm;
·基圆半径Gjr=Gfr*Cos(Gylj); | | | | |
|
|
|
| |
|
