基于Autodesk Inventor的自适应设计
发表时间：2008-3-25 韩伟娜 李东阳 王冰  来源：万方数据
本文介绍了基于Autodesk Inventor环境的自适应设计技术，通过简单的例子说明自适应设计方法提高了设计效率和设计的自动化程度，从而使其具有更大的应用价值。

    1.2设置欠约束为自适应

    在介绍Inventor自适应功能的时候，需要特别注意理解重要概念:"欠约束"。如果希望部件中的某个零件，在装配的过程中，其形状和尺寸能够根据当前部件环境的装配需要进行自动调整，则该零件中的某些草图或特征必须处于"欠约束"状态。"自适应"要求草图至少具备一个约束或尺寸处于未设定状态，对于特征的参数，如拉伸的长度、旋转的角度等，可以随意赋值。在部件装配中，利用"自适应声明"即可达到装配目的。

    操作时像正常情况一样创建特征，只是对特征的参数不完全给出。即在创建零件时，可以不给定一些草图尺寸或特征参数，使之成为欠约束零件。完成后，在浏览器中将该特征设置为自适应。在部件中对这些零件添加装配时，它将会基于装配约束调整自己的大小和位置。定义自适应包括草图、特征和定位特征的自适应。

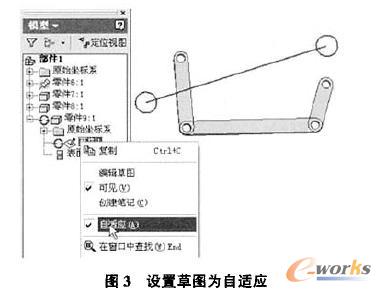

    例如在创建连杆的例子中，应用欠约束自适应草图。这样的好处是可以在部件中定义零件的设计参数，而不需要在创建实体上花费太多的建模时间。最初连杆的具体尺寸不太容易被确定，因此只作如图3所示的草图，将草图设为自适应。

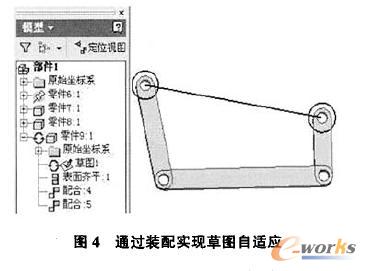

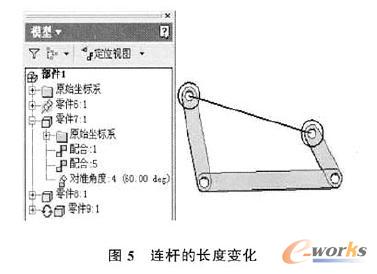

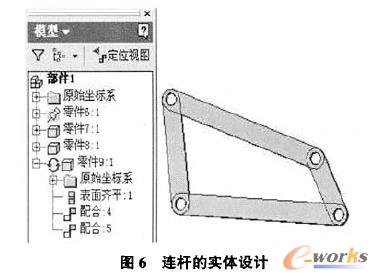

    在部件环境下，将二维建模与三维模型进行装配，如图4所示。由于二维模型是自适应的，所以任意修改部件中另外三杆之间的角度时，它们的配合关系仍然存在，如图5所示。如果机构满足设计要求，再进人连杆的草图环境，编辑连杆的草图，最后完成连杆的设计，如图6所示。


    为了正常开展自适应设计，需要对一些零件进行声明，将其设为自适应状态。声明可以分为两个阶段进行:

    1)在零件设计过程中，预见到将来某个特征，其截面轮廓或特征尺寸需要在将来部件装配过程中进行自适应，则在零件设计环境中的特征浏览器将草图或特征声明为自适应。

    2)在零件环境中声明自适应后，当零件被装配到部件环境中时，尚需要在部件环境中对该零件再声明一次。

    2结语

    自适应技术是一种实用技术，使得用户在进行部件设计时超越了零件设计参数的单独处理。用户可以利用零件之间的关联性，在部件装配过程中引用零件的边界。这样，某些只有在部件装配时才能确定的零件参数就不必在零件造型阶段大费周折。这种设计方法提高了设计效率和设计自动化程度，使设计更加灵活，从而使自适应设计方法具有更大的应用价值。
