“工程图资源传递向导”可以批量修改图纸，可将工程图资源（如边框、标题栏和略图符号）从源工程图复制到一个或多个目标工程图中。具体操作步骤如下：

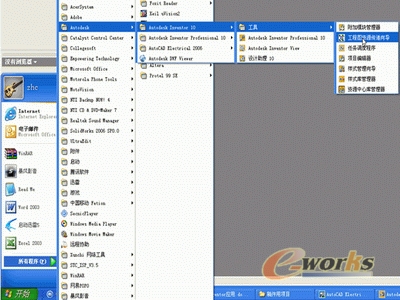

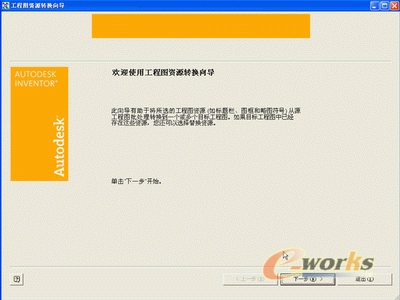

    1、在window系统中，单击“开始”“Autodesk”“Autodesk inventor 10”“工具”“工程图资源传递向导”，如图（19）所示，弹出图（20）所示窗口。

    图（19）

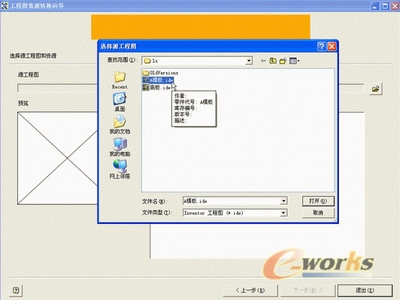

    2、点击“下一步”，弹出图（21）所示窗口，在图（21）所示窗口内，选择“源工程图”，然后点击“打开”。

    图（20）

    图（21）

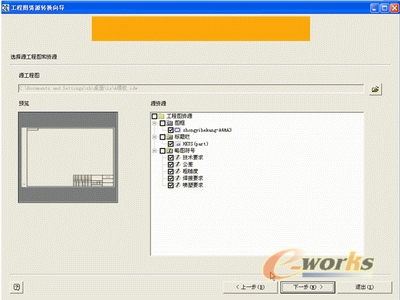

    3、程序读取源文件中工程图资源（如边框、标题栏和略图符号），并将这些资源显示出来，等待用户的下一步操作，用户可以根据自己的需要，勾选相应的栏目进行更新。在本例中，全部勾选。

    图（22）

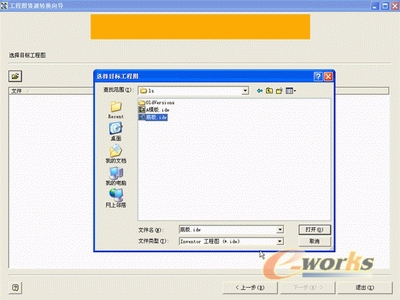

    5、点击“下一步”，弹出图（23）所示窗口，用户选择目标工程图。本例中我们选择底板。

    图（23）

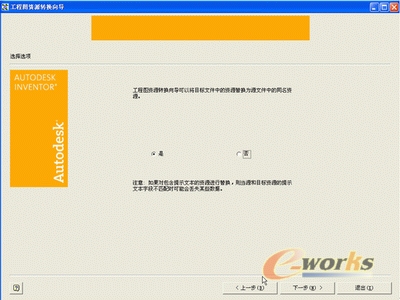

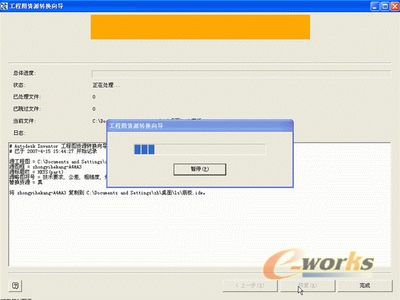

    6、点击“打开”，在弹出来的窗口内点击“下一步”，弹出提示用户操作的窗口，如图（24）所示，系统默认选择“否”。选择“是”，然后点击“下一步”，系统提示上述操作的一些相关信息，包括图框、标题栏、略图符号的数目等。点击“开始”开始转换，如图（25）所示。

    图（24）

    图（25）

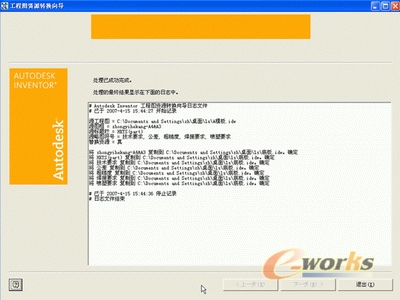

    7、转换完成，提示成功。并且将本次任务的详细信息逐一列出，如图（26）所示。

    图（26）

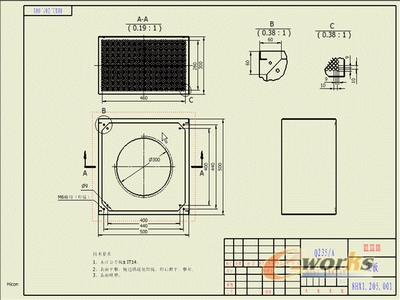

    7、点击“退出”，退出该程序。原图为图（18）所示，我们选择的源工程图如图（27）所示，转换后生成的目标工程图如图（28）所示。

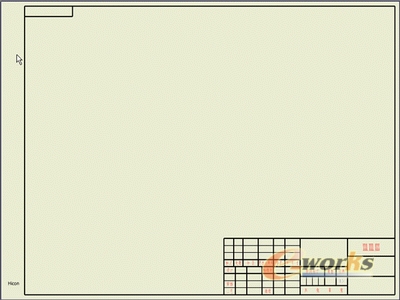

    图（27）



    图（28）

    提示：

    ①、用户在转换的时候，是针对目标文件的直接操作，如果有必要，可以先建立备份文件。如果误操作，也可以打开“OldVersions”文件夹内的同名文件（其命名规则为<文件名>.<版本>.<文件类型>）另存替换即可。

    ②、当批量转换时，只需在选择目标文件时，多选即可，其余操作步骤同上所述。

    从上所述中，可以看到inventor软件的功能十分强大，对设计工作的各个环节均有很好的解决方案，并且各个工具模块效率很高。十分适合熟悉Autodesk 2D产品的用户选学使用。
