第三章 装配过程规划实例操作

    3.2.1 定义工序“安装蜗轮”的装配活动

    为了方便选择和查看箱体内零件，将模型调整到图3-22所示方位。首先松开螺母M20，然后拆卸右端轴承，再将蜗轮轴、左端轴承及2个平键向箱体外移动一段距离，接着依次拆卸螺母M20、垫圈20、锥齿轮、挡圈、蜗轮，最后将蜗轮轴、左端轴承及2个平键移动到箱体外，拆卸2个平键及左端轴承。

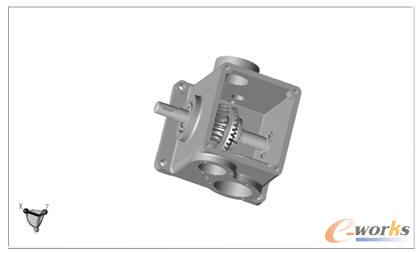

图3-22 调整模型方位

    （1）定义螺母M20的螺旋运动

    选择“安装蜗轮”节点，再选择右键菜单中的【定义拆卸活动】命令，或单击【操作】工具栏中的【工艺过程】/【活动】按钮，弹出【轨迹定义】工具条，如图3-23所示，可用鼠标直接选中待拆卸的零部件，然后定义其运动轨迹。

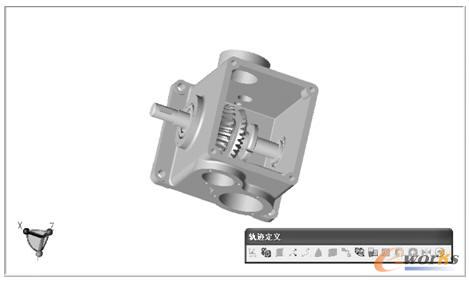

图3-23 【轨迹定义】工具条

    直接用鼠标选择“螺母M20”，出现定位夹，如图3-24所示。单击【轨迹定义】工具条中的按钮，将鼠标移动到螺母的旋转轴上（这里是Z轴，Z轴加亮显示），单击此坐标轴将弹出【螺旋运动参数】对话框，如图3-25所示。选择“螺距”为2，输入“圈数”为4，系统默认零件沿坐标轴方向旋出，如果沿坐标轴反方向旋出，则单击按钮，参数设置完后单击【确定】按钮，生成螺旋运动轨迹，如图3-26所示。

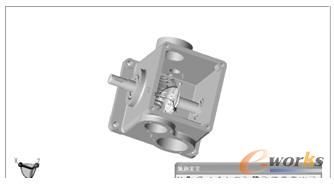

图3-24 选择螺母M20

图3-25 输入螺旋运动参数

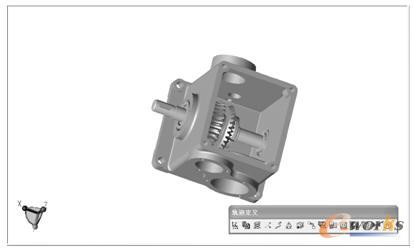

图3-26 螺母M20松开
