步骤三：切削反方向螺旋槽

    将特征“螺旋扫掠1”中的草图共享，再执行“螺旋扫掠”命令，基本设置和步骤二相同，只是在“螺旋形状”标签中的“螺旋方向”设置成步骤二的反方向，完成后的模型如图5所示：

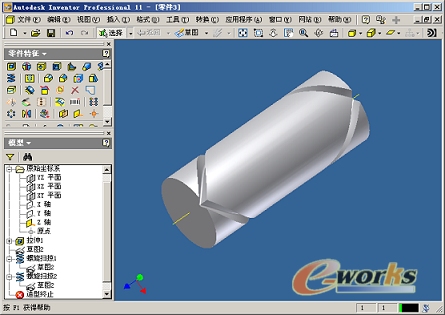

    图 5 增加反向螺旋槽后的结果

    步骤四：将正向螺旋槽做环形阵列

    选取“环形阵列”命令，特征选取“螺旋扫掠1”，旋转轴选z轴，阵列个数设为16个，确定，操作结果如图6所示。


   图 6 将螺旋槽环形阵列的结果

    步骤五：将反向螺旋槽做环形阵列

    这一步和步骤四的操作步骤基本一样，只是在选取“环形阵列”命令后，特征选取“螺旋扫掠2”，旋转轴选z轴，阵列个数设为12个。确定后的操作结果如图7所示。

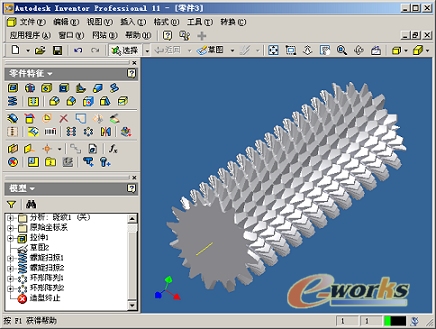

    图 7 反向刻槽也阵列后的结果

    不知不觉，图7已经基本达到了我们的设计目的，这个过程是不是很简单。另外，调整扫掠的草图，调整环形阵列的个数设置，可以得到不同的齿形和不同的交错效果，甚至还能得到意向不到的效果，大家都试试吧。

    注：本文的模型原型来自过小容老师，在此感谢！
