着色显示模式、隐藏边显示模式和线框显示模式

    使用其中一个“更改显示”工具可以在以下三种显示模式之间切换：“着色显示”模式、“隐藏边显示”模式和“线框显示”模式。显示模式可应用于零件和部件模型以及工程师记事本中的视图。

    固定阴影显示

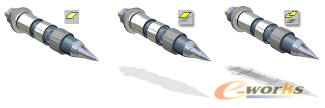

    使用“固定阴影”工具可以在模型下面的平面上投影。

    正交照相机视图和透视照相机视图

    “照相机视图”工具有两种设置：“正交照相机”模式和“透视照相机”模式。

    在“透视照相机”模式下，零件或部件模型均以三点透视方式显示，显示出的直观效果为平行线会聚于没影点。这是人眼或照相机感知真实对象的方式。

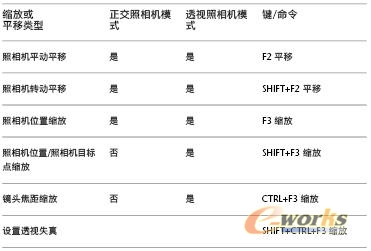

    以下图表显示了在每种照相机模式下其他观察工具的操作形式和修改方法。

    输入输出数据

    在 Autodesk Inventor 中，可以使用输入的 SAT、STEP、IGES 以及 AutoCAD和 Autodesk Mechanical Desktop (DWG) 文件。可以将 Autodesk Inventor 的零件和部件输出为多种文件格式，还可以将 Autodesk Inventor 工程图输出为DXF或 AutoCAD 工程图 (DWG) 文件。

    在 Autodesk Inventor 中，用于输入和保存 AutoCAD 文件的选项包括：

    ■ 选择图层。
    ■ 选择图元的窗口。
    ■ 以 DWG 格式保存文件。
    ■ 支持版本 12 以后的 DXF 文件。
    ■ 创建 AutoCAD Mechanical 文件（如果已安装 AutoCAD Mechanical）。

    注意Mechanical Desktop 文件可以链接至 Autodesk Inventor 部件，而无需输入。

    AutoCAD 文件

    当您在 Autodesk Inventor 中打开 AutoCAD 文件时，可以指定要转换的 AutoCAD数据。可以选择：

    ■ 模型空间、图纸空间中的单个布局或三维实体。
    ■ 一个或多个图层。

    也可以放置二维转换数据：

    ■ 在新建的或现有的工程图草图上。
    ■ 作为新工程图的标题栏。
    ■ 作为新工程图的略图符号。
    ■ 在新建的或现有的零件草图上。

    如果转换三维实体，每一个实体都将变成包含一个 ASM 实体的零件文件。块被转换为略图符号。

    向零件草图、工程图或工程图草图层输入 AutoCAD (DWG) 工程图时，转换器将从模型空间的XY平面获取图元并将它们放置在草图上。图形中的某些图元不能转换，如样条曲线。

    向 AutoCAD 输出 Autodesk Inventor 工程图时，转换器创建可编辑的 AutoCAD工程图并将图纸空间或模型空间中的所有数据置于 DWG 文件中。如果 AutodeskInventor 工程图有多张图纸，每一张图纸将保存为单独的 DWG 文件。输出的图元成为 AutoCAD 图元，包括尺寸。您可以打开一个.dwg 文件，然后将选定的 AutoCAD 数据复制到剪贴板并将其粘贴到零件、部件或工程草图中。将在光标位置处输入数据。

    Autodesk Mechanical Desktop 文件

    Autodesk Inventor 可以转换 Autodesk Mechanical Desktop 零件和部件，以便保留设计意图。在系统上安装并运行 Mechanical Desktop 后，可以将 Mechanical Desktop 文件作为 ASM 实体输入，也可以进行完全转换。使用 DWG/DXF 文件输入向导，可以输入 Mechanical Desktop 数据（包括零件、部件和工程图）。这些数据与 Autodesk Inventor 工程视图和标注相关联。Autodesk Inventor 所支持的特征都将被转换， 不支持的特征则不被转换。如果Autodesk Inventor 不能转换某个特征，它将跳过该特征，并在浏览器中放置一条注释，然后完成转换。

    SAT 文件

    SAT (*.sat) 文件包含非参数化实体，这些实体可以是布尔实体或独立的参数化实体。可以在部件中使用 SAT 文件并将参数化特征添加到基础实体中。

    输入包含单个实体的 SAT 文件时，将生成包含单个零件的 Autodesk Inventor 零件文件。如果 SAT 文件包含多个实体，则会生成包含多个零件的部件。也支持 SAT文件中的曲面数据。

    STEP 文件

    STEP 文件是国际标准格式的文件，这种格式是为了克服数据转换标准的一些局限性而开发的。过去，由于开发标准不一致，导致各种不统一的文件格式，如：IGES（美国）、VDAFS（德国）、IDF（用于电路板）。这些标准在 CAD 系统中没有得到很大的发展。适用于 Autodesk Inventor 的 STEP 转换器使其能够与其他 CAD系统进行有效的交流和可靠的交换。输入 STEP（*.stp、*.ste、*.step）文件时，只转换三维实体、零件、曲面和部件数据。草图、文本和线框数据不能用 STEP 转换器处理。如果 STEP 文件包含一个零件，则会生成一个 Autodesk Inventor 零件文件。如果 STEP 文件包含部件数据，则会生成包含多个零件的部件。

    IGES 文件

    IGES（*.igs、*.ige、*.iges）文件是美国标准。很多 NC/CAM 软件包需要 IGES 格式的文件。Autodesk Inventor 可以输入和输出 IGES 文件（包括线框数据）。
