步骤三：建立投影视图。

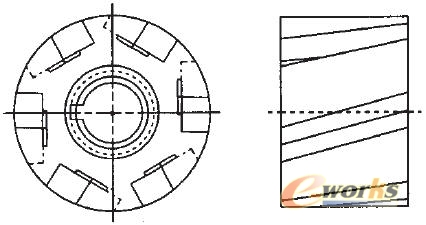

    在建好的工程图主视图上单击鼠标右键→创建视图→投影视图→创建→［完成的投影视图如图3所示］。

    图3 投影视图

    步骤四：建立剖视图。

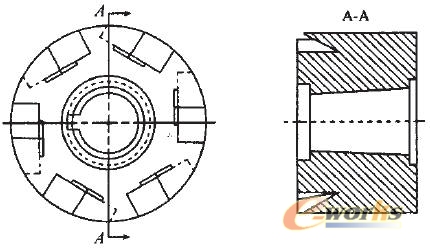

    在建好的工程图主视图上单击鼠标右键→创建视图→剖视图→选择剖切位置→移动鼠标建立剖切方向→单击右键继续→确定→［完成的剖视图如图4 所示。

    图4 剖视图

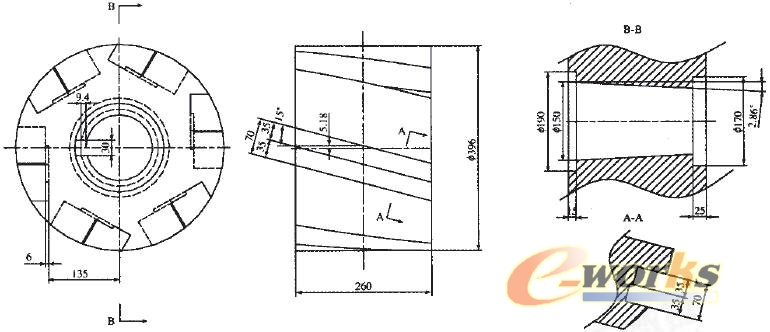

    接下来，把它另存为DWG文件格式即CAD文件格式以方便尺寸标注（ 当然也可以在Inventor的工程图模式下标注尺寸），完整的图形如图5所示。

    图5 完整的图形（单位：mm）

    由于该刀座的内孔为锥孔，为了避免工人师傅在机械加工时搞错内锥孔与外圆斜槽的方向，也可在工程图中给出该刀座的立体图并标明内锥孔的大小端，如图6所示。

    图6 标明内锥孔大小端面的刀座立体图

    至此，整个刀座的工程图已基本生成完毕，各向视图已表达清楚。

    5 结论

    本文仅以简单的刀座为例，给出利用Autodesk Inventor画立体图之后再出工程图的准确、快捷、方便性；相信有了这样一张二维平面图与三维立体图相结合的工程图之后，诸如内孔大小头与外圆斜槽加工相反的几率会大大减少，甚至可以说是几率为零。这样清楚明白的工程图不仅会缩短劳动时间、提高劳动效率，也会降低损失。对制定那些复杂的大件产品如：轴承座、卷筒轴、扇形板、楔形套的机加工工艺来说出工程图的优越性就更为明显。
