创建工程图

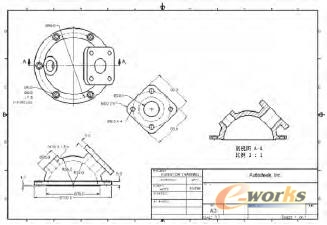

    创建模型后，可以创建工程图文件来记录您的设计。在工程图文件中，在一个或多个工程图纸上放置包含模型尺寸（从零件文件中检索的驱动尺寸）和工程图尺寸（在工程图文件中创建）的任意组合的零件模型视图。可以根据需要在每个视图中添加和抑制尺寸，并且可以放置符合 ANSI、BSI、DIN、GB、ISO 和 JIS 标准样式的尺寸、标注和符号。

    可以更改任何视图中的对齐、视图名称、线型、比例和显示尺寸。如果在安装Autodesk Inventor? 时，将选项设置为允许使用工程图尺寸来调整模型大小，则还可以通过从工程图文件中更改参数化模型尺寸来编辑零件。同样，工程图文件也将随着零件文件中保存的更改自动进行更新。

    Autodesk Inventor 自带一些标准模板，可以用作工程图的绘图起始样板。模板文件具有标准工程图文件扩展名（.idw、.dwg）。Autodesk Inventor 将模板文件存储在“Autodesk\Inventor (版本号)\Templates”文件夹中。也可以通过指定独特的特征创建自己的模板并将其保存在 Templates 文件夹中。

    注意 从“新建”按钮旁边的下拉菜单中选择“新建工程图”时，Autodesk Inventor将在“Autodesk\Inventor (版本号)\Templates”文件夹中查找名为“Standard.idw”或“Standard.dwg”的文件。在“应用程序选项”的“工程图”选项卡的“默认工程图文件类型”选项中指定的设置控制使用标准工具栏中的“新建工程图”按钮创建新的工程图时所使用的默认工程图类型（.idw或.dwg）。

    创建新的工程图要从工程图模板开始。

    工作流概述：创建工程图

    1 单击标准工具栏中的“新建”按钮，然后从“默认”、“English”或“Metric”选项卡中选择工程图模板。

    默认制图标准基于安装 Autodesk Inventor 时指定的设置。默认工程图是一张带有标题栏和图框的空白图纸。“English”和“Metric”选项卡中包含使用相应的度量单位的模板。

    2 在“工程视图”工具面板上，单击“基础视图”。

    3 在“工程视图”对话框中，单击“文件”框旁边的“浏览”按钮以查找零件或部件。如果已打开某个模型，在默认情况下该模型将被用作基础视图。

    4 接受默认的比例、视图名称和其他设置。光标处将附着一个视图预览。单击工程图纸上的一点以放置视图并关闭对话框。

    如果视图没有放置在所需要的位置，单击其点线边界并将其拖动到新位置。

    因为 Autodesk Inventor 保留零部件和工程图之间的链接，所以在创建零部件的过程中可以随时创建工程图。默认情况下，编辑零部件时将自动更新工程图。但是，由于需要编辑工程图的某些细节（例如添加或删除尺寸或视图，或者更改注释和引出序号的位置）来反映所做的修改，因此通常最好在零部件设计将要完成时再创建工程图。

    有些时候，使用图纸草图或草图视图快速创建二维工程图要比设计实体模型效率更高。使用 Autodesk Inventor，可以创建二维参数工程视图，这些视图也可以用作三维造型的草图。

    注意 可以在 Autodesk Inventor 中使用打开命令直接打开 AutoCAD DWG (.dwg)文件，然后对文件内容进行查看、出图和测量。AutoCAD 对象在 Autodesk Inventor 中仍保持为 AutoCAD 对象，其显示情况与在 AutoCAD 中完全相同。此外，可以选择任何 AutoCAD 数据以进行复制/粘贴操作，因此可以在 Autodesk Inventor 中打开 AutoCAD DWG 文件，然后将 AutoCAD 实体复制并粘贴到任何 Autodesk Inventor 草图中。

    在工程图中编辑模型尺寸

    除了更改模型将更新工程图以外，也可以通过在工程图中更改模型尺寸来更改零件和部件。这种双向关联性有助于确保文档能表达零部件的最新版本。

    注意 安装 Autodesk Inventor 时，可以指定是否希望工程图尺寸更新模型。要更改此项设置，需要重新安装 Autodesk Inventor。

    若要在工程图中查看和编辑模型尺寸，请使用“工程图标注”工具面板上的“检索尺寸”命令。Autodesk Inventor 会更新零件的所有引用，以反映所做的更改。如果更改了工程图尺寸值。Autodesk Inventor 不会修改零件。工程图中将出现新的公称值，但该值将不再符合比例。

    无论何时在工程图环境中更改了某个零件，都应该检查可能使用了该零件的任何部件，以确保没有产生干涉。
